ما الذي يجعل البراغي ذات الكرات الملفوفة ذات الجوز المزدوج الخيار الأفضل لأنظمة التحكم في الحركة عالية الدقة

في الأتمتة الحديثة، تلعب مكونات الحركة الدقيقة دورًا حاسمًا في ضمان الكفاءة والدقة والمتانة. أحد مكونات النقل الأكثر موثوقية المستخدمة في آلات CNC والروبوتات والأتمتة الصناعية هوDouble الجوز توالت الكرة اللولبية. هذا المكون الميكانيكي المتقدم معروف على نطاق واسع بسعة التحميل الممتازة، وانخفاض رد الفعل العكسي، ودقة تحديد المواقع العالية.

يستكشف هذا الدليل الشامل كيفية عمل البراغي الكروية المدرفلة المزدوجة، ومزاياها، والتطبيقات الصناعية الرئيسية، واختيار المواد، ومقارنات الأداء، وكيف يحب المصنعونمايتوتقديم حلول حركة عالية الجودة للصناعات العالمية. ومن خلال فهم هذه الأنظمة، يمكن للمهندسين وأخصائيي المشتريات اتخاذ قرارات أكثر استنارة عند اختيار مكونات الحركة الدقيقة.

جدول المحتويات

• 1. ما هو اللولب ذو الكرة اللولبية المزدوجة؟
• 2. كيف يعمل اللولب ذو الكرة اللولبية المزدوجة؟
• 3. لماذا يختار المهندسون تصميمات الجوز المزدوج؟
• 4. المزايا الرئيسية للبراغي ذات الكرات الملفوفة ذات الجوز المزدوج
• 5. الجوز المزدوج المدرفل مقابل البراغي الكروية الأرضية
• 6. التطبيقات الصناعية الرئيسية
• 7. المواد وعمليات التصنيع
• 8. كيفية اختيار الكرة اللولبية الصحيحة
• 9. نصائح التثبيت والصيانة
• 10. لماذا تختار حلول Maitu Ball Screw؟
• 11. الأسئلة المتداولة

1. ما هو اللولب ذو الكرة اللولبية المزدوجة؟

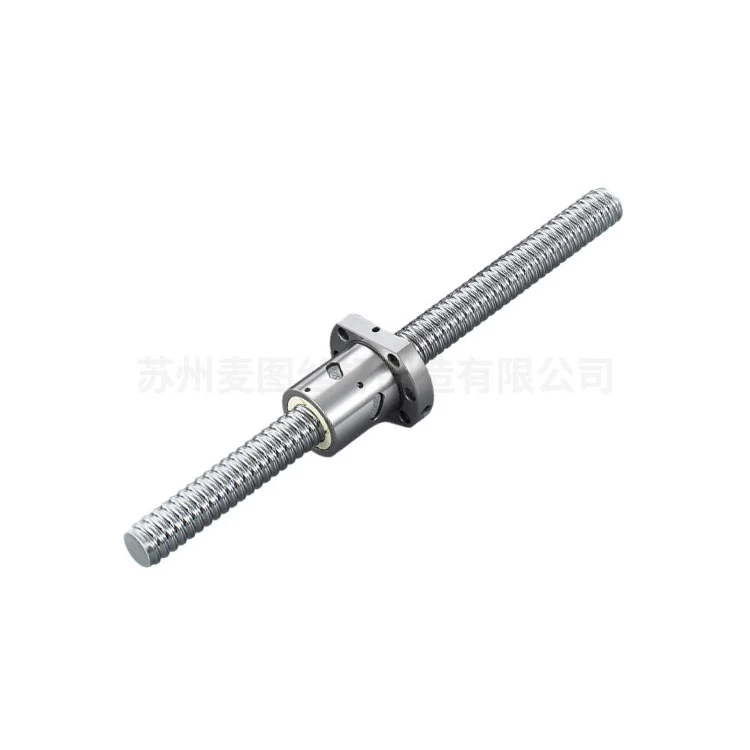

A الجوز المزدوج توالت الكرة اللولبيةهو جهاز حركة خطية ميكانيكية مصمم لتحويل الحركة الدورانية إلى حركة خطية دقيقة بأقل احتكاك. يتكون من عمود ملولب، وجوزتين كرويتين، وكرات فولاذية مُعاد تدويرها تتحرك بين العمود اللولبي وأخاديد الجوز.

السمة المميزة هيتكوين الجوز المزدوج، والذي يسمح للمهندسين بتحميل الصواميل مسبقًا ضد بعضها البعض للتخلص من رد الفعل العكسي. يؤدي ذلك إلى تحسين دقة تحديد المواقع والصلابة، مما يجعل النظام مناسبًا لبيئات التحكم في الحركة عالية الدقة.

بالمقارنة مع براغي الرصاص التقليدية، فإن البراغي الكروية تقلل الاحتكاك بشكل كبير لأن الكرات المتدحرجة تحل محل الأسطح الملامسة المنزلقة. يؤدي ذلك إلى زيادة الكفاءة وتقليل توليد الحرارة وإطالة عمر الخدمة.

2. كيف يعمل اللولب ذو الكرة اللولبية المزدوجة؟

يعتمد تشغيل اللولب الكروي على آلية الكرة المعاد تدويرها والتي تنقل الحركة بكفاءة. عندما يدور اللولب، تتدحرج الكرات بين أخاديد عمود اللولب والجوز الكروي، مما ينتج عنه حركة خطية.

مبادئ العمل الرئيسية

• يتم تطبيق الحركة الدورانية على عمود المسمار.
• تتدحرج محامل الكرات بين أخاديد الجوز والمسمار.
• يحل الاحتكاك المتداول محل الاحتكاك المنزلق.
• تعمل أنظمة إرجاع الكرة على إعادة تدوير الكرات بشكل مستمر.
• تطبق المكسرات المزدوجة التحميل المسبق لإزالة رد الفعل العكسي.

بسبب التحميل المسبق بين الصامولتين، تحافظ المجموعة على اتصال محكم مع عمود اللولب، مما يمنع اللعب المحوري. وهذا يضمن تحديد المواقع بدقة وحركة سلسة في الآلات الدقيقة.

3. لماذا يختار المهندسون تصميمات الجوز المزدوج؟

في الأنظمة الميكانيكية الدقيقة، يمكن أن يؤثر رد الفعل العكسي بشكل كبير على دقة تحديد المواقع. يحدث رد الفعل العكسي عندما يكون هناك خلوص بين خيوط المسمار والجوز، مما يسبب تأخيرًا أو اهتزازًا عند تغير اتجاه الحركة.

يعمل تصميم الجوز المزدوج على حل هذه المشكلة عن طريق إدخال تحميل مسبق متحكم فيه بين صامولتين كرويتين. يلغي التحميل المسبق الخلوص الداخلي ويضمن الاستجابة الفورية لأوامر الحركة.

الفوائد الهندسية

• رد فعل عنيف صفر أو قريب من الصفر
• صلابة وصلابة أعلى
• تحسين دقة تحديد المواقع
• تعزيز الأداء الديناميكي
• تحكم أفضل في الاهتزاز

يعد هذا التصميم مفيدًا بشكل خاص في آلات CNC عالية السرعة وأنظمة التجميع الآلية ومعدات تصنيع أشباه الموصلات.

4. المزايا الرئيسية للبراغي ذات الكرات الملفوفة ذات الجوز المزدوج

نظرًا لهذه المزايا، يفضل العديد من مصممي أنظمة التشغيل الآلي اللوالب الكروية المدرفلة المزدوجة لتطبيقات الحركة الصناعية.

5. براغي كروية مزدوجة ملفوفة مقابل براغي كروية أرضية

عند اختيار اللولب الكروي، غالبًا ما يقوم المهندسون بمقارنة اللوالب الكروية المدرفلة والأرضية. كل طريقة تصنيع لها مزاياها الخاصة حسب التطبيق.

توفر اللوالب الكروية الملفوفة توازنًا ممتازًا بين الأداء والتكلفة، مما يجعلها مستخدمة على نطاق واسع في أنظمة الأتمتة الصناعية.

6. التطبيقات الصناعية الرئيسية

تُستخدم البراغي الكروية المدرفلة المزدوجة على نطاق واسع في أنظمة التصنيع والأتمتة الحديثة نظرًا لموثوقيتها وكفاءتها.

التطبيقات النموذجية

• أدوات آلة التصنيع باستخدام الحاسب الآلي
• الروبوتات الصناعية
• خطوط التجميع الآلي
• معدات أشباه الموصلات
• الآلات الطبية
• ماكينات التعبئة والتغليف والطباعة
• معدات القطع بالليزر

تتطلب هذه التطبيقات تحديد موضع دقيق، وحركة سلسة، ومتانة عالية - وهي الخصائص التي توفرها أنظمة اللولب الكروي المزدوج بشكل فعال.

7. المواد وعمليات التصنيع

تعتمد البراغي الكروية عالية الجودة على مواد متميزة وتقنيات تصنيع دقيقة لضمان الموثوقية.

المواد المشتركة

• سبائك الصلب (قوة عالية ومتانة)
• الصلب الكربوني
• تصلب تحمل الصلب
• فولاذ معالج سطحيًا لمقاومة التآكل

عمليات التصنيع الرئيسية

• تشكيل الخيط المتداول على البارد
• المعالجة الحرارية الدقيقة
• تصلب السطح
• الانتهاء من مسار الكرة
• فحص الجودة والاختبار

الشركات المصنعة مثلمايتوالاستفادة من تقنيات التصنيع ومراقبة الجودة المتقدمة لإنتاج أنظمة لولبية كروية موثوقة ومناسبة للبيئات الصناعية كثيرة المتطلبات.

8. كيفية اختيار الكرة اللولبية الصحيحة

يعتمد اختيار اللولب الكروي المناسب على عوامل فنية متعددة تتعلق بمتطلبات أداء الماكينة.

معايير الاختيار

• سعة الحمولة المطلوبة
• دقة تحديد المواقع
• سرعة التشغيل
• الرصاص وحجم الملعب
• الظروف البيئية
• مساحة التثبيت

يجب على المهندسين تحليل مواصفات الماكينة بعناية للتأكد من أن اللولب الكروي المحدد يوفر الأداء الأمثل والمتانة.

9. نصائح التثبيت والصيانة

يعمل التثبيت والصيانة المناسبان على إطالة عمر خدمة أنظمة اللولب الكروي بشكل كبير.

نصائح التثبيت

• تأكد من المحاذاة الدقيقة لعمود المسمار ومحامل الدعم
• استخدم تركيبات التثبيت المناسبة
• تجنب التلوث أثناء التثبيت
• تطبيق التشحيم الموصى به

توصيات الصيانة

• التشحيم المنتظم
• الفحص الدوري لحالة التحميل المسبق
• بيئة تشغيل نظيفة
• تحقق من عدم وجود اهتزاز أو ضوضاء غير طبيعية

يساعد اتباع هذه الإرشادات في الحفاظ على الدقة والموثوقية العالية في أنظمة التحكم في الحركة.

10. لماذا تختار حلول Maitu Ball Screw؟

في صناعة نقل الحركة العالمية، يعد شركاء التصنيع الموثوق بهم ضروريين لضمان أداء ثابت للمنتج.مايتومتخصصة في إنتاج أنظمة لولبية كروية عالية الجودة مصممة لمعدات التشغيل الآلي الحديثة.

المزايا الرئيسية

• تكنولوجيا الإنتاج المتقدمة
• أنظمة فحص الجودة الصارمة
• حلول هندسية مخصصة
• أداء المنتج مستقر
• القدرة على العرض العالمي

من خلال الابتكار المستمر وخبرة التصنيع، توفر شركة Maitu حلول نقل الحركة الموثوق بها من قبل المهندسين في العديد من الصناعات.

11. الأسئلة المتداولة

1. ما هي الميزة الرئيسية للمسمار الكروي المزدوج؟

يزيل هيكل الجوز المزدوج رد الفعل العكسي من خلال تعديل التحميل المسبق، مما يحسن دقة تحديد المواقع والصلابة الميكانيكية.

2. هل البراغي الكروية المدرفلة مناسبة لآلات CNC؟

نعم. تُستخدم اللوالب الكروية المدرفلة على نطاق واسع في آلات CNC حيث تتطلب دقة متوسطة إلى عالية مع كفاءة من حيث التكلفة.

3. ما المدة التي تستغرقها الكرة اللولبية عادةً؟

مع التشحيم والصيانة المناسبة، يمكن للبراغي الكروية أن تعمل بشكل موثوق لملايين الدورات في البيئات الصناعية.

4. ما هي الصناعات التي تستخدم عادةً براغي كروية مزدوجة؟

يتم استخدامها على نطاق واسع في الروبوتات، والتصنيع باستخدام الحاسب الآلي، وأنظمة التشغيل الآلي، ومعدات أشباه الموصلات، وآلات التعبئة والتغليف.

5. كيف أختار مستوى التحميل المسبق الصحيح؟

يعتمد اختيار التحميل المسبق على الصلابة المطلوبة، وظروف التحميل، وديناميكيات الماكينة. عادةً ما يختار المهندسون مستوى التحميل المسبق الموصى به من قبل الشركة المصنعة.

خاتمة

الالجوز المزدوج توالت الكرة اللولبيةتظل واحدة من أكثر المكونات كفاءة وموثوقية لأنظمة الحركة الخطية الدقيقة. مع المزايا مثل انخفاض رد الفعل العكسي، والكفاءة العالية، وعمر الخدمة الطويل، فإنها تلعب دورًا حيويًا في التصنيع الحديث ومعدات التشغيل الآلي.

مع استمرار تطور التكنولوجيا الصناعية، ستظل مكونات النقل عالية الأداء ضرورية لتحسين الإنتاجية والدقة. يضمن اختيار الشركات المصنعة الموثوقة جودة المنتج المتسقة والموثوقية التشغيلية على المدى الطويل.

إذا كنت تبحث عن حلول لولبية كروية احترافية لمعدات التشغيل الآلي، أو آلات CNC، أو أنظمة الحركة الصناعية، فإن الفريق الهندسي فيمايتوعلى استعداد للمساعدة. للحصول على تفاصيل المنتج وخيارات التخصيص والدعم الفني، فلا تتردد في ذلكاتصل بنا.
