وحدة الدعم الثابتة والجانبية المدعومة
تم تصميم وحدة الدعم الثابتة والمدعومة من Maitu بدقة وهي متوفرة في المقام الأول في نوعين متميزين: الجانب الثابت والجانب المدعوم، كل منهما مصمم لتحقيق وظائف ميكانيكية محددة داخل النظام. يعد تكوين وحدات الدعم جانبًا أساسيًا في أي مجموعة لولبية الرصاص، وهو أمر بالغ الأهمية لضمان الاستقرار التشغيلي وتحقيق حركة خطية دقيقة.
السمة المميزة لوحدة الدعم الثابتة والمدعومة من مصنع Maitu هي قدرتها على تقييد الحركة في كلا الاتجاهين المحوري والشعاعي. إنه يشتمل عادةً على زوج متطابق من محامل التلامس الزاوي أو محمل كروي ذو أخدود عميق مدمج مع محمل دفعي، والتي تمتص معًا بقوة كلاً من الأحمال الشعاعية وأحمال الدفع من المسمار. تم تصميم هذا التكوين لتوفير تثبيت محوري صلب، مما يجعله مكونًا لا غنى عنه للتطبيقات التي تتطلب تحديد المواقع بدقة عالية ونقل قوى دفع كبيرة ثنائية الاتجاه.
وعلى العكس من ذلك، تتميز وحدة الدعم الثابتة والمدعومة بقدرتها على السماح بالطفو المحوري مع توفير الدعم الشعاعي. إنها تستخدم عادة محمل كروي ذو أخدود عميق واحد أو جلبة شعاعية، مما يسمح للعمود اللولبي بالتمدد أو الانكماش بحرية في الاتجاه المحوري بسبب التغيرات الحرارية. يعد هذا التصميم المحدد أمرًا بالغ الأهمية لتعويض الاستطالة الحرارية في التجميعات اللولبية الطويلة، مما يمنع الضغوط الداخلية الخطيرة والربط والفشل المحتمل للنظام.
ومع ذلك، فإن الاختيار بين الجانب الثابت والجانب المدعوم ليس مجرد اختيار، بل هو قرار تصميم منهجي. يمكن أن يؤدي التكوين غير الصحيح إلى انخفاض الدقة والضوضاء المفرطة وفشل المحمل المبكر. وبالتالي، فإن الاقتران الصحيح والمحاذاة الدقيقة لهذه الوحدات لا تقل أهمية عن المسمار نفسه لسلامة نظام الحركة بأكمله.
نحن مهتمون بتوفير حلول متكاملة لوحدة اللولب والدعم. تم تصميم الجانب الثابت والمدعوم من وحدة الدعم الخاصة بنا لتتوافق مع مواصفات مساميرنا شبه المنحرفة ومسامير ACME.
معلمات الإنتاج

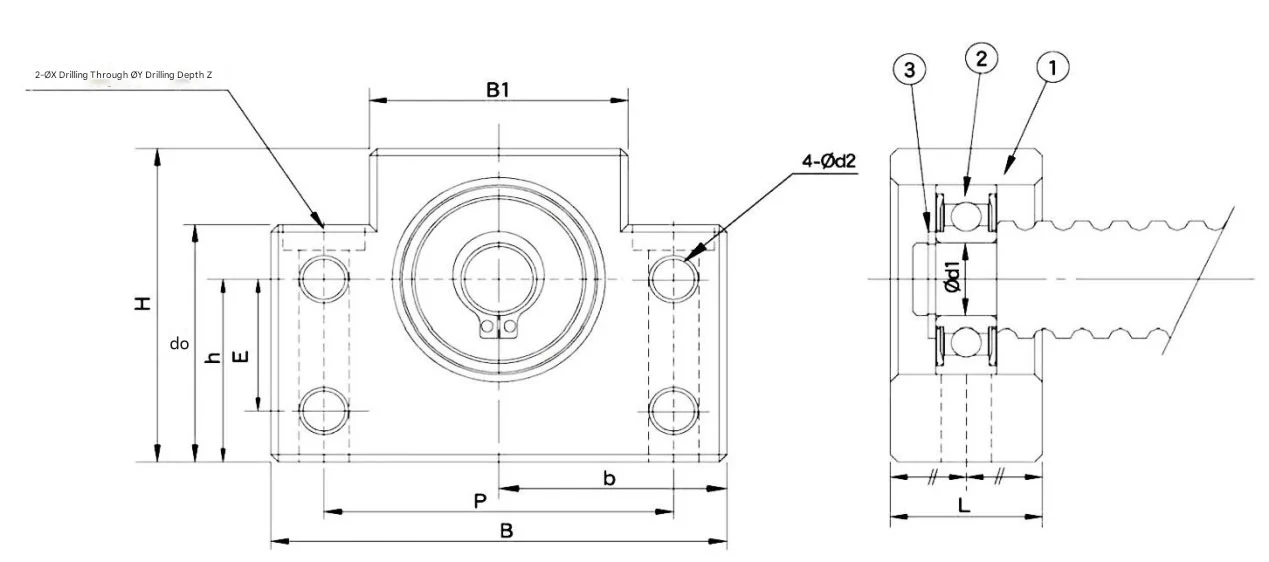

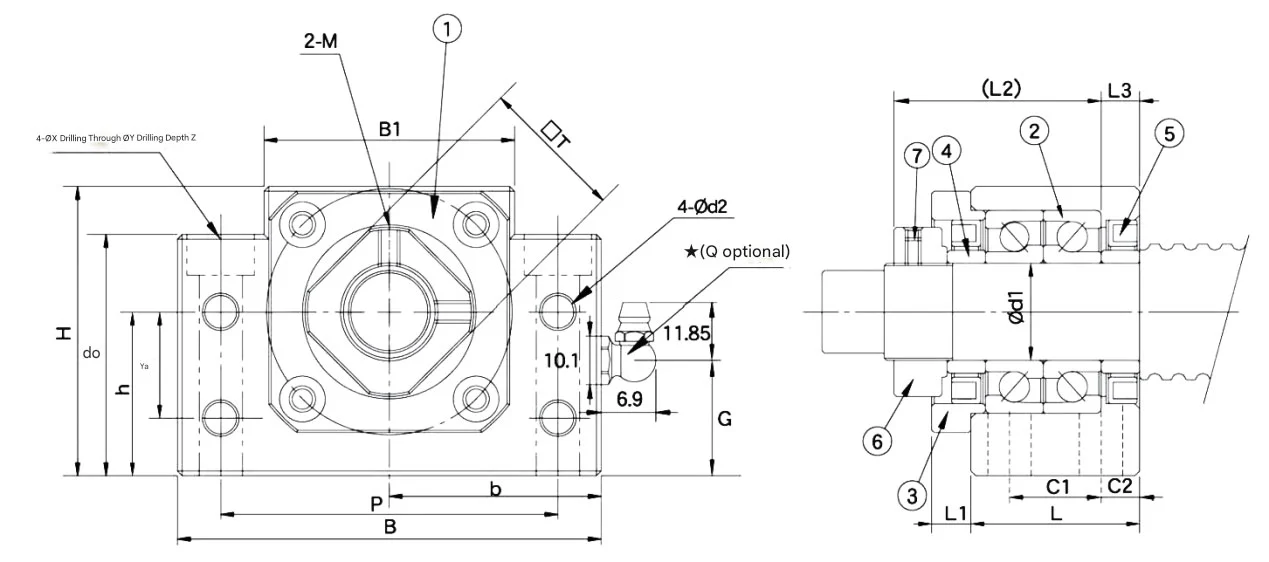

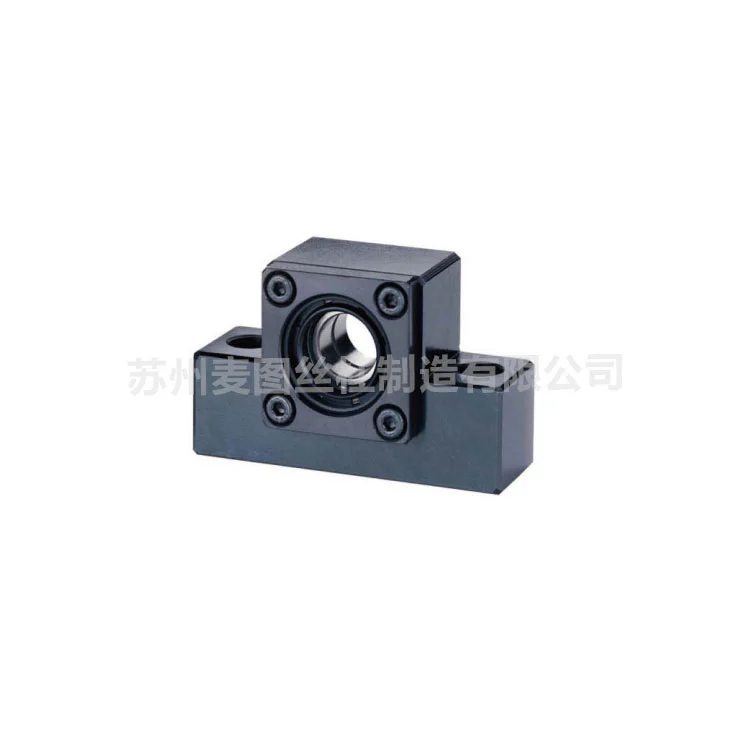

وحدة الدعم من سلسلة MBK ذات الجانب الثابت
| نموذج | القطر | L | L1 | L2 | L3 | B | H | b | h | ب1 | H1 | E | P |
| MBK10 | 10 | 25 | 5 | 29 | 5 | 60 | 39 | 30 | 22 | 34 | 32.5 | 15 | 46 |
| MBK12 | 12 | 25 | 5 | 29 | 5 | 60 | 43 | 30 | 25 | 34 | 32.5 | 18 | 46 |
| MBK15 | 15 | 27 | 6 | 32 | 6 | 70 | 48 | 35 | 28 | 40 | 38 | 18 | 54 |
| MBK17 | 17 | 35 | 9 | 44 | 7 | 86 | 64 | 43 | 39 | 50 | 55 | 28 | 68 |
| MBK20 | 20 | 35 | 8 | 43 | 8 | 88 | 60 | 44 | 34 | 52 | 50 | 22 | 70 |
| MBK25 | 25 | 42 | 12 | 54 | 9 | 106 | 80 | 53 | 48 | 64 | 70 | 33 | 85 |
| إم بي كيه30 | 30 | 45 | 14 | 61 | 9 | 128 | 89 | 64 | 51 | 76 | 78 | 33 | 102 |
| إم بي كيه35 | 35 | 50 | 14 | 67 | 12 | 140 | 96 | 70 | 52 | 88 | 79 | 35 | 114 |
| MBK40 | 40 | 60 | 18 | 76 | 15 | 160 | 110 | 80 | 60 | 100 | 90 | 37 | 130 |
وحدة الدعم تدعم سلسلة MBF الجانبية
| نموذج | القطر | L | B | H | b | h | ب1 | H1 | E | P | د2 | X | Y | Z |
| MBF10 | 8 | 20 | 60 | 39 | 30 | 22 | 34 | 32.5 | 15 | 46 | 5.5 | 6.6 | 10.7 | 5 |
| MBF12 | 10 | 20 | 60 | 43 | 30 | 25 | 34 | 32.5 | 18 | 46 | 5.5 | 6.6 | 10.8 | 1.5 |
| MBF15 | 15 | 20 | 70 | 48 | 35 | 28 | 40 | 38 | 18 | 54 | 5.5 | 6.6 | 11 | 6.5 |
| MBF17 | 17 | 23 | 86 | 64 | 43 | 39 | 50 | 55 | 28 | 68 | 6.6 | 9 | 14 | 8.5 |
| MBF20 | 20 | 26 | 88 | 60 | 44 | 34 | 52 | 50 | 22 | 70 | 6.6 | 9 | 14 | 8.5 |
| إم بي إف25 | 25 | 30 | 106 | 80 | 53 | 48 | 64 | 70 | 33 | 85 | 9 | 11 | 17 | 11 |
| إم بي إف30 | 30 | 32 | 128 | 89 | 64 | 51 | 76 | 78 | 33 | 102 | 11 | 14 | 20 | 13 |
| إم بي إف35 | 35 | 32 | 140 | 96 | 70 | 52 | 88 | 79 | 35 | 114 | 11 | 14 | 20 | 13 |
| MBF40 | 40 | 40 | 160 | 110 | 80 | 60 | 100 | 90 | 37 | 130 | 14 | 18 | 26 | 17.5 |

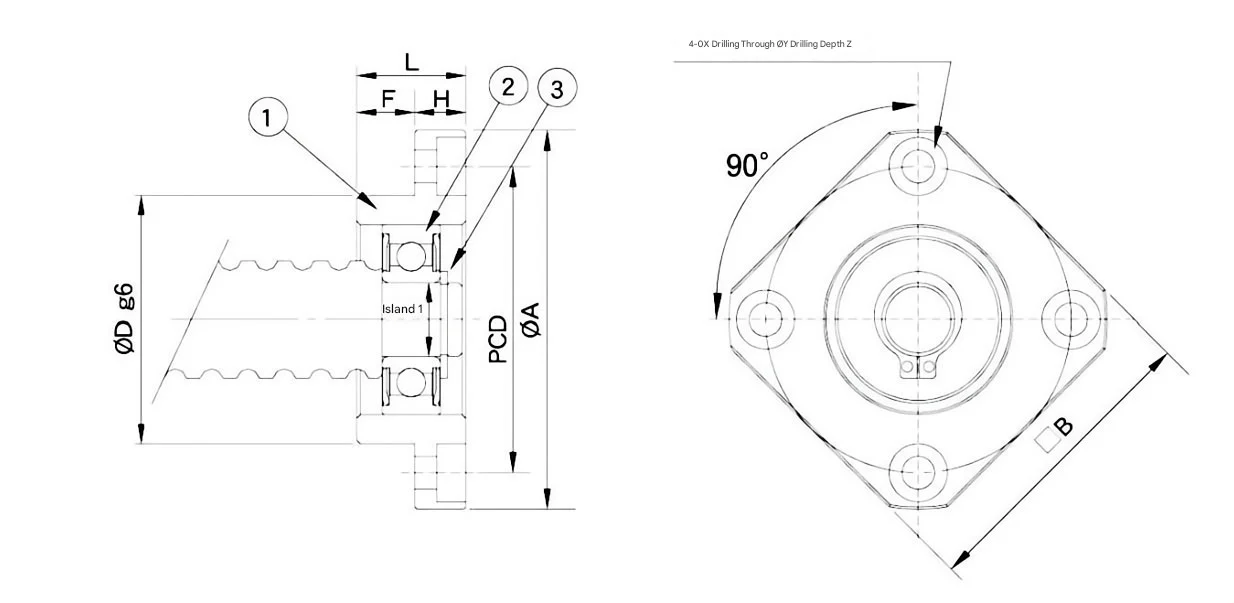

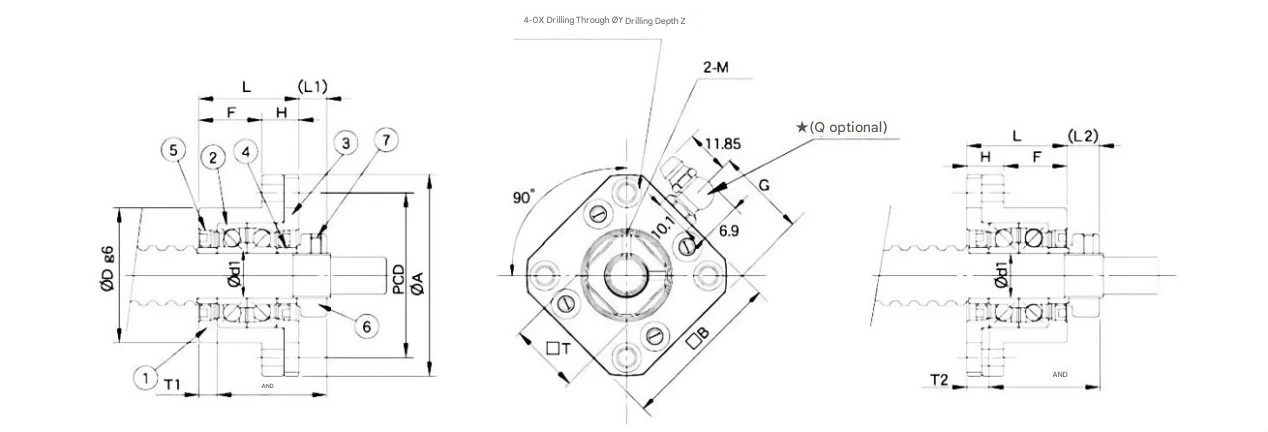

وحدة الدعم من سلسلة MFK ذات الجانب الثابت
| نموذج | القطر | L | H | F | E | DG6 | A | PCD | B | X | Y | Z | M | T |
| MFK10 | 10 | 27 | 10 | 17 | 29.5 | 34 | 52 | 42 | 42 | 4.5 | 8 | 4 | م3 | 16 |
| MFK12 | 12 | 27 | 10 | 17 | 29.5 | 36 | 54 | 44 | 44 | 4.5 | 8 | 4 | م4 | 19 |
| MFK15 | 15 | 32 | 15 | 17 | 36 | 40 | 63 | 50 | 52 | 5.5 | 9.5 | 6 | م4 | 22 |
| MTFK17 | 17 | 45 | 22 | 23 | 47 | 50 | 77 | 62 | 61 | 6.6 | 11 | 10 | م4 | 24 |
| MFK20 | 20 | 52 | 22 | 30 | 50 | 57 | 85 | 70 | 68 | 6.6 | 11 | 10 | م4 | 30 |
| MFK25 | 25 | 57 | 27 | 30 | 60 | 63 | 98 | 80 | 79 | 9 | 15 | 13 | م5 | 35 |
| MFK30 | 30 | 62 | 30 | 32 | 61 | 75 | 117 | 95 | 95 | 11 | 17.5 | 15 | م6 | 40 |

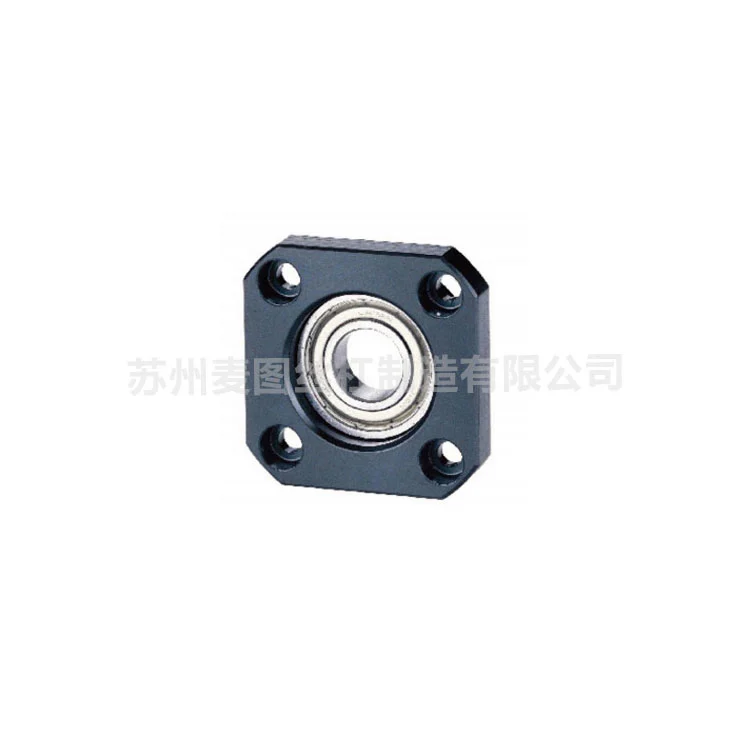

وحدة الدعم تدعم سلسلة MEF الجانبية
| نموذج | القطر | L | H | F | DG6 | A | PCD | B | X | Y | Z |
| FF06 | 6 | 10 | 6 | 4 | 22 | 36 | 28 | 28 | 3.4 | 6.5 | 4 |
| FF10 | 8 | 12 | 7 | 5 | 28 | 43 | 35 | 35 | 3.4 | 6.5 | 4 |
| FF12 | 10 | 15 | 7 | 8 | 34 | 52 | 42 | 42 | 4.5 | 8 | 4 |
| FF15 | 15 | 17 | 9 | 8 | 40 | 63 | 50 | 52 | 5.5 | 9.5 | 5.5 |
| FF17 | 17 | 20 | 11 | 9 | 50 | 77 | 62 | 61 | 6.6 | 11 | 6.5 |
| FF20 | 20 | 20 | 11 | 9 | 57 | 85 | 70 | 68 | 6.6 | 11 | 6.5 |
| FF25 | 25 | 24 | 14 | 10 | 63 | 98 | 80 | 79 | 9 | 14 | 8.5 |
| FF30 | 30 | 27 | 18 | 9 | 75 | 117 | 95 | 93 | 11 | 17 | 11 |
لماذا تختار منتجات مايتو؟
سلامة الحركة المنهجية
نحن لا نبيع قطع الغيار فقط؛ نحن نقدم حلول الحركة المتكاملة. تم تصميم وحداتنا الثابتة والمدعومة لتتوافق بشكل مثالي مع مواصفاتنا اللولبية شبه المنحرفة وACME، مما يزيل أخطاء المحاذاة ويضمن السلامة الهيكلية لنظام النقل بالكامل.
تصميم التعويض الحراري المتقدم
تم تصميم وحداتنا "الجانبية المدعومة" خصيصًا للسماح بالطفو المحوري. من خلال السماح للعمود اللولبي بالتمدد أو الانكماش بحرية تحت تقلبات درجات الحرارة، يمنع تصميمنا الضغوط الداخلية والارتباط، وهي الأسباب الرئيسية لفشل النظام المبكر في مجموعات اللولب الطويلة.
تحميل ثنائي الاتجاه عالي الصلابة
من أجل تحديد المواقع بدقة، تشتمل وحدات "الجانب الثابت" لدينا على محامل اتصال زاويّة عالية الجودة. يوفر هذا التكوين قيودًا محورية وشعاعية فائقة، ويمتص قوى الدفع الكبيرة ثنائية الاتجاه للحفاظ على الدقة الدقيقة حتى في ظل الأحمال الصناعية الثقيلة.
أكثر من 12 عامًا من الخبرة في التصنيع
مع إرث ناشئ من Shanghai Yingqi وعقد من التصنيع المستقل في Suzhou، تقدم Maitu خبرة عميقة في هذا المجال. تستخدم منشأتنا الحاصلة على شهادة ISO 9001 نظام تخطيط موارد المؤسسات (ERP) الذي تم تطويره ذاتيًا لمراقبة كل مرحلة من مراحل الإنتاج، مما يضمن تلبية كل وحدة دعم للتفاوتات الصناعية الصارمة.
أداء وتخصيص مثبتان
ومع تسليم أكثر من 80,000 وحدة إلى عملاء عالميين، فإننا نقدم سجلًا حافلًا. سواء كنت بحاجة إلى فولاذ كربوني قياسي أو مواد متخصصة مثل الفولاذ المقاوم للصدأ أو البرونز، يمكن لفريقنا المكون من 10 مهندسين تخصيص وحدة الدعم لتناسب متطلباتك البيئية والميكانيكية المحددة.
التعليمات
كيفية اختيار وحدة الدعم الثابتة والجانب المدعوم بشكل صحيح؟
يتطلب الإعداد القياسي عالي الدقة جانبًا ثابتًا واحدًا (لقفل المسمار محوريًا والتعامل مع أحمال الدفع) وجانبًا واحدًا مدعومًا (لتوفير دعم شعاعي مع السماح بالتمدد الحراري). يمكن لفريقنا الهندسي مساعدتك في تحديد تكوين المحمل المحدد (على سبيل المثال، الاتصال الزاوي مقابل الأخدود العميق) بناءً على اتجاه الحمل ومتطلبات السرعة.
هل وحدات الدعم الخاصة بك متوافقة مع كل من البراغي شبه المنحرفة ومسامير ACME؟
نعم. نحن متخصصون في الحلول المتكاملة. تم تصنيع وحدات الدعم الخاصة بنا خصيصًا لتتناسب مع أبعاد دفتر اليومية للبراغي شبه المنحرفة 30 درجة و29 درجة ACME. وهذا يضمن ملاءمة سلسة، مما يقلل من الاهتزاز والضوضاء أثناء التشغيل عالي السرعة.
ما هي التدابير التي تتخذها شركة Maitu لضمان طول العمر في هذه الوحدات؟
نحن نستخدم إجراءات صارمة لمراقبة الجودة، بما في ذلك الطحن الدقيق لتجويف الغلاف واختيار الفولاذ المحمل بالكروم عالي الكربون. يتم تجميع وحداتنا في بيئات خاضعة للرقابة لمنع التلوث، مما يضمن أن مواد التشحيم والأختام توفر أداءً خاليًا من الصيانة لفترات طويلة.
هل يمكنك توفير وحدات دعم لأقطار العمود المخصصة والمواد الخاصة؟
قطعاً. في حين أننا نقدم مجموعة واسعة من المواصفات القياسية، فإن مصنعنا مجهز بمخارط CNC ومراكز تصنيع عالية الدقة للتعامل مع التصميمات المخصصة. يمكننا تصنيع الوحدات باستخدام مواد مختلفة - بما في ذلك الفولاذ المقاوم للصدأ للبيئات المسببة للتآكل - بناءً على رسوماتك المحددة وملاحظاتك الفنية.
