كيف يمكن للأدلة الخطية فائقة الدقة تحسين الدقة والثبات والموثوقية في أنظمة الحركة الحديثة

ملخص المقال: أدلة خطية فائقة الدقةتعتبر ضرورية لأنظمة الحركة التي تتطلب تحديد المواقع بدقة استثنائية، والسفر السلس، والصلابة العالية، والتكرار على المدى الطويل. بدءًا من معدات أشباه الموصلات والأدوات الآلية الدقيقة وحتى الروبوتات والأجهزة الطبية، يمكن للدليل الخطي الصحيح أن يؤثر بشكل مباشر على جودة التصنيع واستقرار المعدات وتكاليف التشغيل. تشرح هذه المقالة كيفية عمل الأدلة الإرشادية فائقة الدقة، والمواصفات الأكثر أهمية، وكيفية مقارنة درجات الدقة، وما يجب على المشترين مراعاته عند اختيار حل موثوق به من شركة تصنيع محترفة مثلمايتو.

جدول المحتويات

• لماذا تعتبر الأدلة الخطية فائقة الدقة مهمة؟
• ما هي الميزات التقنية التي تحدد الدليل الخطي عالي الأداء؟
• كيف تؤثر درجات الدقة والتفاوتات على الأداء؟
• ما هي المواد والمعالجات السطحية التي تدعم الدقة على المدى الطويل؟
• أين يتم استخدام الأدلة الخطية فائقة الدقة بشكل شائع؟
• كيف يجب عليك اختيار الدليل الخطي الصحيح؟
• ما هي مراقبة الجودة التي يجب أن يتوقعها المشترون؟
• الأسئلة المتداولة
• الأفكار النهائية

لماذا تعتبر الأدلة الخطية فائقة الدقة مهمة؟

في الأتمتة الحديثة، لم تعد الحركة الخطية تتعلق فقط بنقل مكون من النقطة أ إلى النقطة ب. غالبًا ما يتطلب تصنيع أشباه الموصلات، والفحص الدقيق، والتصنيع باستخدام الحاسب الآلي، والروبوتات، والمعدات الطبية حركة متكررة مع انحرافات صغيرة للغاية. في هذه التطبيقات، حتى بضعة ميكرومترات من الأخطاء الهندسية يمكن أن تؤثر على جودة المنتج، أو دقة التجميع، أو نتائج القياس.

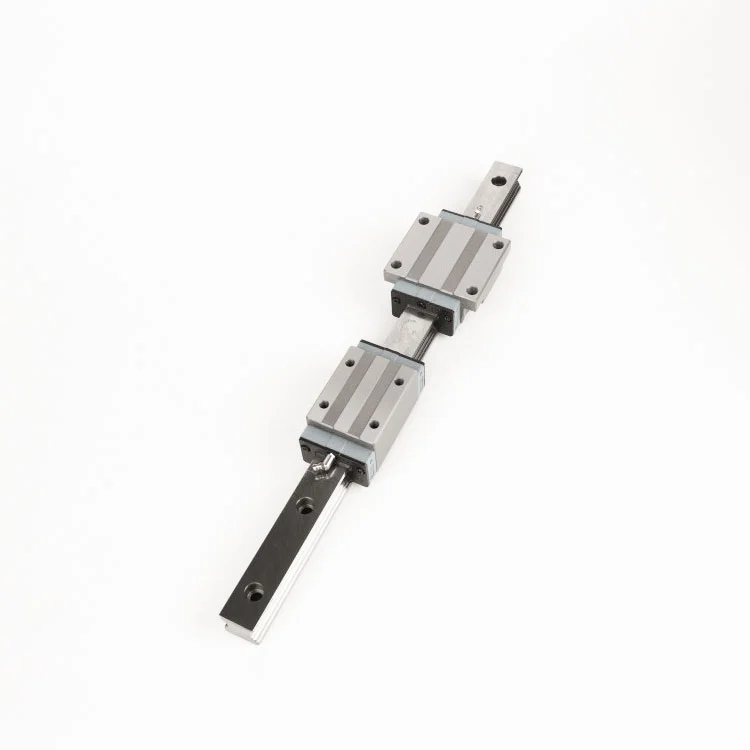

توفر الأدلة الخطية فائقة الدقة واجهة حركة متدحرجة يمكن التحكم فيها بين حاجز التوجيه والعربة. تساعد هندسة المجاري المُحسّنة، وأسطح التركيب الأرضية بعناية، وتفاوتات التصنيع الخاضعة للتحكم في تقليل الاهتزاز غير المرغوب فيه، والتباين الموضعي، واللعب الميكانيكي.

تقوم شركة Maitu بتطوير منتجات الحركة الخطية للتطبيقات الصناعية الصعبة وتتمتع بأكثر من 12 عامًا من الخبرة في تصنيع المكونات الدقيقة والحلول ذات الصلة. تم تصميم إرشاداتها فائقة الدقة حول الصلابة واتساق الأبعاد وأداء الحمل والموثوقية على المدى الطويل، مما يجعلها مناسبة للأنظمة التي قد لا توفر فيها الأدلة الخطية العادية دقة كافية.

وبالتالي فإن قيمة الدليل فائق الدقة لا تقتصر على تسامح الأبعاد. إن الجمع بين الدقة الهندسية، وخصائص المواد، وسلوك التحميل المسبق، وجودة التثبيت، والتشحيم، والختم، وفحص الجودة هو الذي يحدد أداء الحركة في العالم الحقيقي.

ما هي الميزات التقنية التي تحدد الدليل الخطي عالي الأداء؟

يجب تقييم الدليل الخطي الدقيق كعنصر حركة كامل وليس برقم دقة واحد. تعمل العديد من الخصائص التقنية معًا لتحديد أدائها.

اتصال رباعي النقاط وتوزيع الحمل

يمكن لهيكل مجرى السباق الأمثل توزيع الأحمال المطبقة عبر نقاط اتصال متعددة. وهذا يساعد الدليل على التعامل مع القوى الشعاعية، والقوى الجانبية، والأحمال اللحظية بشكل أكثر فعالية، خاصة في المعدات متعددة المحاور.

الأسطح الأرضية الدقيقة

تساهم المجاري المائية الأرضية وأسطح التثبيت في تسهيل حركة النقل وتحسين اتساق الأبعاد. تحدد شركة Maitu المجاري المائية الأرضية بسطح نهائي يبلغ حوالي Ra 0.4–0.8 ميكرومتر لسلسلتها فائقة الدقة.

صلابة عالية

تصبح الصلابة ذات أهمية خاصة عندما يدعم الدليل الأدوات الثقيلة أو قوى القطع أو وحدات الفحص أو الآليات متعددة المحاور. يمكن أن يساعد الحزوز الدليلية الصلبة في تقليل التشوه والحفاظ على الاستقرار الموضعي تحت أحمال العمل.

الختم والتشحيم الموثوق به

يعد التلوث مصدر قلق كبير في أنظمة الحركة الخطية. يمكن أن تساعد الأختام المتعددة المتاهة المدمجة في منع الملوثات من الوصول إلى العناصر المتدحرجة والمجاري المائية. يمكن أن تؤدي حلول التشحيم الاختيارية إلى تقليل متطلبات الصيانة أثناء التشغيل الممتد.

• حركة خطية مستقرة وسلسة
• القدرة على التحميل العالي والتحميل اللحظي
• انخفاض الاهتزاز أثناء السفر
• التحكم في دقة التركيب والتشغيل
• الحماية ضد الغبار والملوثات الخارجية
• فترات صيانة أطول عند التشحيم بشكل صحيح

كيف تؤثر درجات الدقة والتفاوتات على الأداء؟

تحدد درجة الدقة مدى التحكم في الأبعاد الحرجة والخصائص الهندسية. بالنسبة للتطبيقات التي تشتمل على قضبان متوازية متعددة أو محاور منسقة، يعد الاتساق بين الحزوز الدليلية مهمًا بشكل خاص لأن الاختلافات الصغيرة في الأبعاد يمكن أن تتراكم أثناء التثبيت والتشغيل.

على سبيل المثال، توفر بيانات إنتاج Maitu العديد من درجات الدقة، بما في ذلك N، H، P، SP، وUP. تمثل فئة UP أعلى فئة دقة في النطاق المدرج.

ملاحظة: القيم الموضحة هي معلمات الإنتاج لبدل الارتفاع والعرض (△H و△W) ويجب تقييمها مع تكوين الدليل المحدد ومتطلبات التطبيق.

بالنسبة للأنظمة التي تتطلب حركة متزامنة، فإن تحديد درجة دقة أعلى يمكن أن يوفر تناسقًا أكبر للأبعاد. ومع ذلك، فإن أعلى درجة لا تعد تلقائيًا الخيار الأفضل لكل جهاز. يجب على المشترين تحقيق التوازن بين الدقة المطلوبة والحمل وطول السكة وظروف التثبيت وبيئة التشغيل والتكلفة الإجمالية للمشروع.

ما هي المواد والمعالجات السطحية التي تدعم الدقة على المدى الطويل؟

يؤثر اختيار المواد بشكل مباشر على الصلابة ومقاومة التآكل واستقرار الأبعاد وعمر الخدمة. يتم استخدام الفولاذ عالي الكربون المحمل بالكروم، مثل المواد المكافئة SUJ2، على نطاق واسع لمكونات الاتصال المتداول المطلوبة لأنه يمكن أن يحقق صلابة عالية بعد المعالجة الحرارية المناسبة.

تستخدم سلسلة التوجيه الخطي فائقة الدقة من Maitu الفولاذ عالي الكربون المحمل بالكروم مع صلابة محددة تبلغ حوالي 58-62 HRC. تساعد المجاري المائية الأرضية الدقيقة والمعالجة الحرارية التي يتم التحكم فيها على إنشاء سطح اتصال مستقر للتشغيل المستمر.

اعتمادًا على بيئة التطبيق، يمكن أيضًا أخذ المعالجات السطحية في الاعتبار. يمكن أن يوفر طلاء الأكسيد الأسود والنيكل غير الكهربائي حماية إضافية للسطح وقد يكون مفيدًا عندما تكون مقاومة التآكل أو المتانة البيئية أحد الاعتبارات المهمة.

• المادة الأساسية:فولاذ يحمل الكروم عالي الكربون
• صلابة:حوالي 58-62 HRC
• الانتهاء من مضمار السباق:حوالي 0.4-0.8 ميكرومتر
• الحماية الاختيارية:أكسيد أسود أو طلاء النيكل اللاكهربائي

أين يتم استخدام الأدلة الخطية فائقة الدقة بشكل شائع؟

كلما كانت متطلبات الحركة أكثر إحكامًا، زادت القيمة المحتملة للتوجيه عالي الدقة. تكون هذه المكونات ذات أهمية خاصة عندما يجب أن تحافظ المعدات على موضع متكرر أثناء التعامل مع الحركة المستمرة أو الأحمال الخارجية.

معدات أشباه الموصلات

يمكن أن تتطلب معدات معالجة الرقاقات وفحصها وتوزيعها وتعبئتها حركة يتم التحكم فيها بدرجة عالية. يساعد التوجيه الخطي المستقر أنظمة تحديد المواقع في الحفاظ على التكرار وتقليل الاهتزاز غير المرغوب فيه.

أدوات الآلات الدقيقة

تعتمد معدات التصنيع باستخدام الحاسب الآلي وغيرها من معدات التصنيع عالية الدقة على مكونات الحركة الصلبة لدعم دقة القطع وتحديد موضع الأداة القابل للتكرار.

الروبوتات الصناعية

قد تواجه المحاور الخطية المستخدمة مع الأنظمة الروبوتية أحمالًا متغيرة وأنماط حركة معقدة. يمكن أن تساعد سعة التحميل اللحظية القوية في الحفاظ على الاستقرار في التكوينات متعددة المحاور.

أدوات قياس الدقة

معدات القياس حساسة بشكل خاص للانحراف الميكانيكي. يمكن أن تساعد الحركة السلسة والتفاوتات الهندسية الخاضعة للتحكم في تقليل المصادر الميكانيكية لخطأ القياس.

المعدات الطبية

غالبًا ما يتطلب التصنيع الطبي والأدوات الدقيقة تحديد موضع يمكن الاعتماد عليه، وحركة متحكم فيها، وحماية مناسبة للسطح. يجب أن يأخذ اختيار الدليل في الاعتبار الأداء الميكانيكي والمتطلبات البيئية.

كيف يجب عليك اختيار الدليل الخطي الصحيح؟

يمكن أن يؤدي اختيار مسار توجيهي يعتمد فقط على فئة الدقة المعلن عنها إلى تصميم غير مناسب. النهج الأفضل هو تقييم بيئة التشغيل الكاملة والمتطلبات الميكانيكية.

1. تحديد دقة تحديد المواقع المطلوبة:تحديد دقة الهدف، والتكرار، والانحراف الهندسي المسموح به.
2. حساب الأحمال الساكنة والديناميكية:ضع في اعتبارك الحمولة الصافية والتسارع وقوة القطع والأحمال اللحظية وتوزيع الأحمال.
3. التحقق من طول السكك الحديدية:يمكن أن يكون للقضبان الأطول متطلبات تفاوت مختلفة، لذا يجب تقييم الطول ودرجة الدقة معًا.
4. تقييم الظروف البيئية:ضع في اعتبارك الغبار والرطوبة ودرجة الحرارة والمواد المسببة للتآكل ومتطلبات غرف الأبحاث.
5. اختيار التشحيم المناسب:يعد التشحيم المناسب أمرًا ضروريًا لتقليل الاحتكاك ودعم أداء التدحرج المتسق.
6. تأكيد دقة التثبيت:حتى الدليل الدقيق للغاية لا يمكنه التعويض عن سطح التثبيت الذي تم تشكيله بشكل غير صحيح أو محاذاة بشكل سيئ.
7. طلب وثائق التفتيش:توفر تقارير الفحص الفني دليلاً مفيدًا على أن المكونات الموردة تلبي المواصفات المتفق عليها.

بالنسبة للمشاريع ذات المتطلبات الصعبة، يجب على المهندسين أيضًا مراعاة تكوين النقل، والتحميل المسبق، وطريقة التثبيت، وتوازي السكك الحديدية، والتفاعل بين نظام القيادة، ودورة الخدمة المتوقعة قبل الانتهاء من المواصفات.

ما هي مراقبة الجودة التي يجب أن يتوقعها المشترون؟

تتطلب المكونات الدقيقة مراقبة الجودة القابلة للقياس بدلاً من الفحص البصري وحده. يجب أن يكون لدى المورد المحترف عمليات تغطي المواد الخام والمعالجة الحرارية والطحن والتحقق من الأبعاد وأداء التشغيل والفحص النهائي.

تذكر شركة Maitu أن عملية التصنيع الخاصة بها تستخدم إمكانية تتبع الجودة القائمة على نظام تخطيط موارد المؤسسات (ERP) من تخزين الصلب المحمل بالكروم عالي الكربون من خلال المعالجة الحرارية، والطحن الدقيق، والفحص النهائي. تخضع إرشاداتها أيضًا لإسقاط الملف الشخصي وتقييم الضوضاء والتحقق من الحمل، مع توفير وثائق الفحص للطلبات.

يعد هذا النهج مهمًا لمصنعي المعدات الأصلية والفرق الهندسية نظرًا لأن بيانات الفحص التي يمكن تتبعها يمكن أن تدعم مراقبة الجودة الواردة ووثائق المشروع وقرارات الصيانة طويلة المدى.

تعلن شركة Maitu أيضًا عن أكثر من 16000 مواصفات من مسامير الرصاص الدقيقة والمكونات الخطية التي تم تطويرها منذ بدء عملياتها في Suzhou، بالإضافة إلى الخبرة في خدمة أكثر من 5000 عميل عالمي. تشمل موارد الإنتاج الخاصة بها مرافق في Suzhou وDongguan، مما يدعم متطلبات الكمية الصغيرة وطلبات الإنتاج الأكبر.

الأسئلة المتداولة

ما هي الأدلة الخطية فائقة الدقة؟

الأدلة الخطية فائقة الدقة عبارة عن مكونات حركة خطية عالية الدقة مصممة للتطبيقات التي تتطلب تحديد المواقع بشكل متحكم فيه، والسفر السلس، والصلابة العالية، والتفاوتات الهندسية المتسقة. وهي تستخدم عادة في معدات أشباه الموصلات، والأدوات الآلية الدقيقة، والروبوتات، ومعدات القياس، والتصنيع الطبي.

ما الذي يجعل الأدلة الخطية عالية الجودة مختلفة عن الدرجات القياسية؟

يتم تصنيع الحزائل الدليلية عالية الجودة ببدلات أبعاد أكثر صرامة من الدرجات القياسية. على سبيل المثال، تُظهر معلمات الإنتاج المدرجة في Maitu بدل △H و△W يبلغ 2 ميكرومتر للقضبان عالية الجودة بأطوال تصل إلى 500 مم. وتعتمد الملاءمة الفعلية للدرجة على تصميم الماكينة الكامل والدقة المطلوبة.

ما هي المواد المستخدمة عادة للأدلة الخطية عالية الدقة؟

عادةً ما يتم اختيار الفولاذ عالي الكربون المحمل بالكروم لتطبيقات الحركة الخطية الصعبة لأنه يمكن أن يحقق صلابة عالية ومقاومة التآكل بعد المعالجة الحرارية. تحدد شركة Maitu مادة مكافئة لـ SUJ2 ذات صلابة تبلغ 58-62 HRC تقريبًا لسلسلتها فائقة الدقة.

كيف يمكن تحسين عمر خدمة الدليل الخطي؟

التثبيت الصحيح، والتحميل المسبق المناسب، والتشحيم المناسب، والتحكم في التلوث، وتوزيع الحمل المناسب، والفحص المنتظم، كلها عوامل تساهم في عمر الخدمة. يمكن أن توفر الحزوز الدليلية المختومة والمعالجات السطحية المناسبة حماية إضافية في بيئات التشغيل الصعبة.

هل الأدلة فائقة الدقة مناسبة لتطبيقات غرف الأبحاث أو أشباه الموصلات؟

يمكن أن تكون مناسبة عندما تتوافق متطلبات تكوين الدليل والتشحيم والختم ومعالجة السطح والنظافة بشكل صحيح مع التطبيق. بالنسبة للبيئات الحساسة، يجب على المشترين مناقشة متطلبات المواد والطلاء والتشحيم والتحكم في الجسيمات والتفتيش مع المورد قبل الطلب.

الأفكار النهائية

تلعب الأدلة الخطية فائقة الدقة دورًا حاسمًا في التطبيقات حيث تؤثر دقة الحركة والصلابة والتكرار والموثوقية بشكل مباشر على أداء المعدات. يتطلب اختيار الحل الصحيح أكثر من مجرد مقارنة درجات الدقة الاسمية. ينبغي النظر في جودة المواد، وتشطيب المجاري، وتوزيع الأحمال، والختم، والتشحيم، وظروف التثبيت، وإجراءات الفحص، ومتطلبات التطبيق معًا.

مع أكثر من 12 عامًا من الخبرة في مجال تكنولوجيا الحركة الخطية الدقيقة، ومجموعة واسعة من المنتجات، ومعلمات الإنتاج التفصيلية، وعمليات مراقبة الجودة التي يمكن تتبعها، توفر شركة Maitu حلول التوجيه الخطي للتطبيقات الصناعية الصعبة. إذا كنت تقوم بتقييم الأدلة الإرشادية لمعدات CNC، أو آلات أشباه الموصلات، أو الروبوتات، أو القياس الدقيق، أو التصنيع الطبي، فتعرف على المزيد حول الأدلة الخطية فائقة الدقة واتصل بنالمناقشة متطلبات الدقة والحمل وطول السكة والمتطلبات البيئية والتخصيص.
