شرح تفصيلي للفرق بين اللولب شبه المنحرف والمسمار الكروي. يكفي قراءة هذا المقال.

في نظام النقل الميكانيكي، يؤثر المسمار، باعتباره مكون النقل الأساسي، بشكل مباشر على دقة وكفاءة وعمر الخدمة للمعدات. كفئتين رئيسيتين،مسامير شبه منحرفوغالبًا ما تتسبب اللوالب الكروية في تشابك العديد من المشترين والمهندسين في الاختيار: ما هي الاختلافات الأساسية بين الاثنين؟ أيهما أكثر ملاءمة لاحتياجات المعدات الخاصة بك؟ ستمنحك مقالة اليوم تحليلاً شاملاً للاختلافات بين البراغي شبه المنحرفة والبراغي الكروية من الأبعاد الرئيسية مثل الهيكل والأداء والتطبيق، وتساعدك على اختيار المنتج المناسب بسرعة!

1. الهياكل الأساسية المختلفة: يحدد مبدأ النقل الاختلافات الأساسية

 ينبع الاختلاف الأساسي بين البراغي شبه المنحرفة والبراغي الكروية من الاختلاف في هياكل نقل الحركة الأساسية، مما يضع الأساس بشكل مباشر لجميع اختلافات الأداء اللاحقة بين الاثنين.

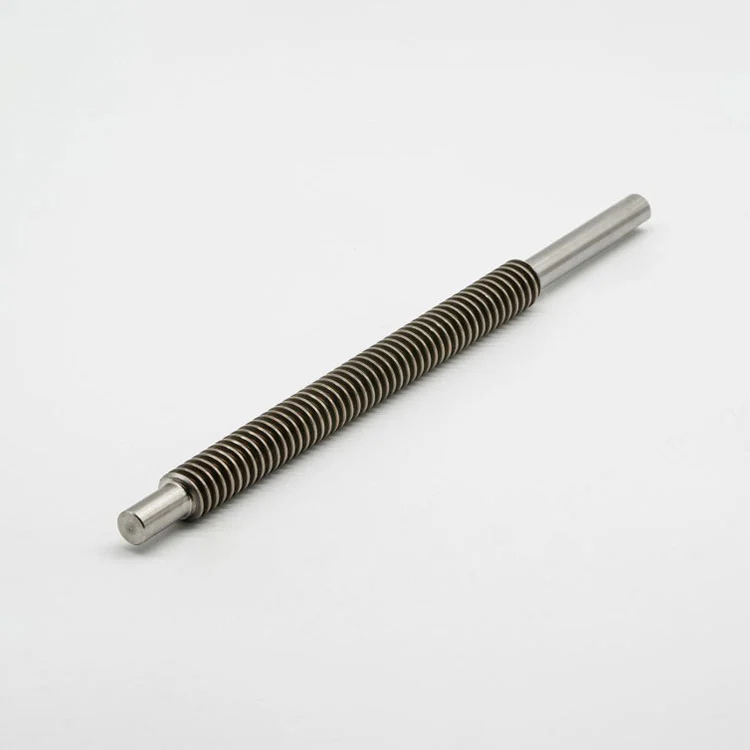

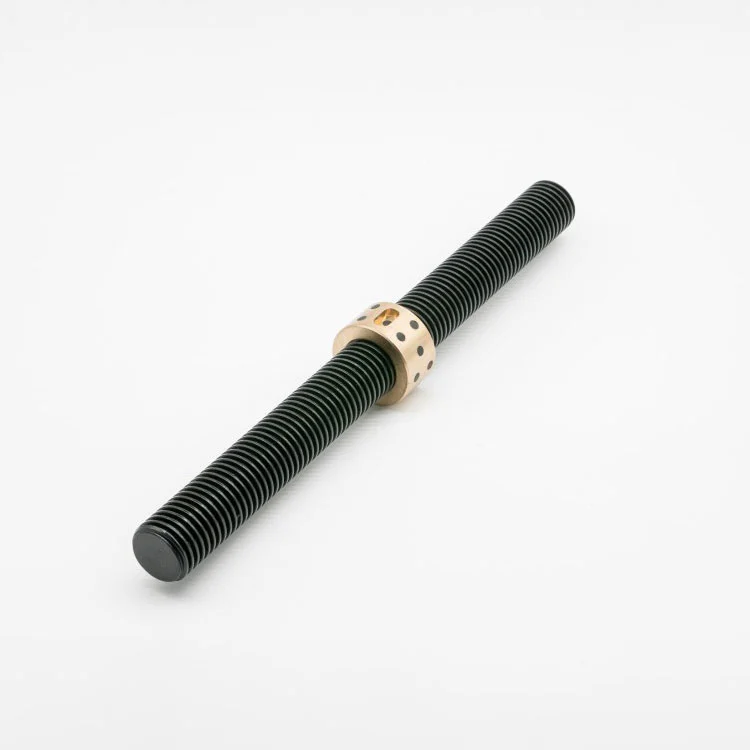

 المسمار شبه المنحرف: باستخدام خيط شبه منحرف (زاوية شكل السن عادة ما تكون 30 درجة أو 29 درجة) للنقل المباشر، يكون المسمار على اتصال مباشر بسطح خيط الجوز، ويتم تحقيق نقل الطاقة وتحويل الحركة الخطية من خلال الارتباط بين الخيوط. الهيكل بسيط نسبيًا، ويتكون بشكل أساسي من برغي لولبي شبه منحرف وجوز وأجزاء التشحيم الضرورية والأجزاء المقاومة للغبار، بدون هيكل عنصر دوار إضافي. تعد طريقة نقل الاتصال المباشر هذه المصدر الأساسي لـ "الدقة المنخفضة والاحتكاك العالي" اللاحقة وخصائص أخرى.

 اللولب الكروي: تتم إضافة الكرات (عادة الكرات الفولاذية) بين المسمار والجوز كعناصر دوارة. تم تصميم الخيوط الداخلية للمسمار والجوز على شكل مجاري مائية على شكل قوس تتناسب مع الكرات. أثناء النقل، يقوم المحرك بتحريك المسمار للتدوير، وتتدحرج الكرات في مجرى السباق. إن دحرجة الكرات تحقق الحركة النسبية بين المسمار والجوز. وفي الوقت نفسه، ستدور الكرات وتتبادل عبر جهاز العودة لتشكل عملية إرسال مستمرة. يتيح هذا التصميم الهيكلي لـ "الاحتكاك المتدحرج بدلاً من الاحتكاك المنزلق" تحقيق تحسينات نوعية من حيث الدقة والكفاءة.

الملخص الأساسي: المسمار شبه المنحرف هو "ناقل حركة منزلق" والمسمار الكروي هو "ناقل حركة متدحرج". الاختلاف البنيوي هو "جذر" كل الاختلافات بين الاثنين!

2. مقارنة الأداء الرئيسي: انظر الإيجابيات والسلبيات بوضوح في 5 أبعاد

 تترجم الاختلافات في الهيكل مباشرة إلى اختلافات في الأداء، والأداء هو الأساس الأساسي للاختيار. سيساعدك ما يلي على الشعور بشكل بديهي بالفرق بين الاثنين من خلال الأبعاد الخمسة الرئيسية وهي الدقة والكفاءة والحمل والعمر والضوضاء:

1. الدقة: يتميز اللولب الكروي بميزة درجة التدحرج، والمسمار شبه المنحرف يلبي الاحتياجات الأساسية.

 الدقة هي أحد المؤشرات الأساسية لنقل الحركة اللولبية، خاصة بالنسبة لمعدات المعالجة والأتمتة الدقيقة.

 نظرًا لأن المسمار شبه المنحرف يعتمد اتصالًا انزلاقيًا مباشرًا مع سطح الخيط، فإن سطح الخيط يتآكل بسرعة نسبيًا أثناء عملية النقل ويكون عرضة "للزحف" (حركة غير متساوية أثناء التشغيل منخفض السرعة)، مما يؤدي إلى انخفاض دقة تحديد المواقع وانخفاض التكرار. بشكل عام، مستوى الدقةمسامير شبه منحرفيقع بين C7-C10، والذي يمكنه فقط تلبية احتياجات سيناريوهات النقل العادية ولا يمكن تكييفه مع المعدات عالية الدقة.

 يعتمد اللولب الكروي على مزايا نقل الكرة المتداول. قوة الاحتكاك أثناء عملية النقل صغيرة وموحدة، ودرجة التآكل أقل بكثير من درجة المسمار شبه المنحرف، وظاهرة الزحف غير موجودة في الأساس. يمكن أن يصل مستوى الدقة إلى مستوى الدقة العالية C3-C5، وبعض النماذج المتطورة يمكن أن تصل إلى مستوى C2. يمكنه تحقيق تحديد المواقع بدقة على مستوى الميكرون وهو مناسب تمامًا للمشاهد ذات متطلبات الدقة العالية للغاية مثل أدوات آلة CNC ومعدات الاختبار الدقيقة والروبوتات الآلية.

2. الكفاءة: يتميز اللولب الكروي بمزايا كبيرة في توفير الطاقة، في حين أن اللولب شبه المنحرف لديه استهلاك أعلى للطاقة.

 ترتبط كفاءة النقل بشكل مباشر باستهلاك الطاقة وتكاليف تشغيل المعدات، خاصة بالنسبة للمعدات التي تعمل بشكل مستمر لفترة طويلة.

 تتميز طريقة نقل الاحتكاك المنزلق للبرغي شبه المنحرف بمعامل احتكاك كبير (عادة بين 0.15-0.25)، ويتم استهلاك كمية كبيرة من الطاقة للتغلب على الاحتكاك. كفاءة النقل منخفضة، عمومًا 30%-50% فقط. وهذا يعني أن أكثر من نصف الطاقة التي يخرجها المحرك يتم فقدانها بسبب الاحتكاك، مما لا يزيد من استهلاك الطاقة فحسب، بل يتسبب أيضًا في تسخين المسمار والصامولة بسهولة.

 معامل الاحتكاك المتداول للبرغي الكروي صغير للغاية (0.003-0.005 فقط)، ويمكن أن تصل كفاءة النقل إلى 90%-95%. يمكن تحويل الطاقة الناتجة عن المحرك إلى طاقة نقل إلى أقصى حد، مما لا يقلل فقط من استهلاك الطاقة للمعدات، ولكن أيضًا يقلل من ظاهرة التسخين، مما يسمح للمعدات بالعمل بشكل أكثر استقرارًا لفترة طويلة.

3. التحميل: لكل منها مميزاته الخاصة. المسمار شبه المنحرف مقاوم للصدمات، والمسمار الكروي مناسب للحمل العالي والنقل السلس.

 يجب التمييز بين سعة التحميل بناءً على السيناريوهات. كلاهما لهما مزاياهما الخاصة في ظل أنواع الأحمال المختلفة.

 نظرًا لمساحة التلامس الأكبر لسطح الخيط وخصائص ناقل الحركة المنزلق، يتمتع المسمار شبه المنحرف بقدرة أقوى على تحمل أحمال الصدمات ويعمل بشكل أكثر ثباتًا في بعض السيناريوهات ذات التأثيرات اللحظية الكبيرة (مثل معدات الضغط الصغيرة وآليات الرفع اليدوية). ومع ذلك، في سيناريوهات النقل المستمر ذات الحمل العالي، سوف تتفاقم مشكلة الاحتكاك والتسخين، مما يؤدي إلى سعة تحميل محدودة.

 ينقل اللولب الكروي الحمل من خلال الاتصال متعدد النقاط للكرات، ويعمل بشكل أفضل في سيناريوهات مستقرة وعالية التحميل، ويمكنه تحمل الأحمال المحورية الكبيرة. في الوقت نفسه، نظرًا لكفاءتها العالية وتوليد الحرارة المنخفض، فإن ثباتها في ظل التشغيل المستمر عالي الحمل أفضل بكثير من استقرار المسمار شبه المنحرف، مما يجعلها مناسبة لأعمدة تغذية أدوات آلة CNC، ومعدات النقل الآلية الثقيلة والسيناريوهات الأخرى. ومع ذلك، تجدر الإشارة إلى أن قدرة اللولب الكروي على تحمل أحمال الصدمات ضعيفة نسبيًا، ويجب تجنب إساءة الاستخدام في سيناريوهات الصدمات القوية.

4. العمر الافتراضي: البراغي الكروية أكثر متانة، في حين أن البراغي شبه المنحرفة لها تكاليف صيانة عالية.

 يرتبط عمر الخدمة ارتباطًا مباشرًا بتكلفة الصيانة وخسارة وقت التوقف عن العمل للمعدات، وهو اعتبار مهم عند اختيار الشركات للنماذج.

 سيؤدي الاحتكاك المنزلق للمسمار شبه المنحرف إلى تآكل سطح الخيط بشكل أسرع وسيكون عمر الخدمة أقصر عمومًا، عادةً ما يتراوح بين بضعة آلاف إلى 10000 ساعة. يلزم التشحيم المتكرر أثناء الاستخدام، وإلا فسيؤدي ذلك إلى تفاقم التآكل وزيادة تكاليف الصيانة ووقت التوقف عن العمل.

 الاحتكاك المتداول وتآكل الكرة اللولبية صغير للغاية. وطالما يتم تشحيمها بانتظام وتجنب التلوث، فإن عمر الخدمة يمكن أن يصل إلى عشرات الآلاف أو حتى مئات الآلاف من الساعات. جهاز تدفق العودة في هيكله لديه تصميم ناضج، دوران الكرة مستقر، والتآكل متساوي، مما يقلل بشكل كبير من تكرار الصيانة والتكلفة. إنها مناسبة بشكل خاص لسيناريوهات خطوط الإنتاج التي تتطلب تشغيلًا مستمرًا عاليًا للمعدات.

5. الضوضاء: يعمل المسمار الكروي بشكل أكثر هدوءًا، في حين أن المسمار شبه المنحرف لديه ضوضاء أكثر وضوحًا.

 في السيناريوهات التي تتطلب ضوضاء، مثل خطوط الإنتاج الآلية والمعدات المكتبية، يعد ضجيج تشغيل المسمار مؤشرًا مهمًا.

 أثناء النقل المنزلق للمسمار شبه المنحرف، سيؤدي الاحتكاك بين أسطح الخيط وظاهرة الزحف المحتملة إلى إنتاج ضوضاء واضحة، خاصة عند التشغيل بسرعة عالية، وتكون الضوضاء أكبر، وقيمة الضوضاء العامة أعلى من 60 ديسيبل.

 إن نقل الكرة اللولبية للكرة اللولبية أكثر استقرارًا وضوضاء الاحتكاك صغيرة للغاية. مع تكنولوجيا المعالجة عالية الدقة، يمكن التحكم في الضوضاء أثناء التشغيل أقل من 50 ديسيبل، مما يحقق بشكل أساسي "التشغيل الصامت" ومناسب للسيناريوهات منخفضة الضوضاء مثل المختبرات والمعدات الطبية ومعدات التشغيل الآلي للمكاتب.

3. مقارنة سيناريوهات التطبيق: اختيار المسمار الصحيح = زيادة قيمة المعدات

كمركز قيادة ذكي يوجه كل حركة الصوت بدقة وسهولة. تصبح الحاجة إلى واحدة واضحة عندما تواجه تحديات مثل توسيع نطاق النظام، أو إجراء تغييرات في الوقت الفعلي، أو دمج معدات جديدة. ال

 سيناريوهات التطبيق الأساسية لمسامير شبه منحرف: مناسب للسيناريوهات التي لا تكون فيها الدقة والكفاءة والضوضاء عالية، أو الميزانية محدودة، أو هناك حمل تأثير معين، مثل: منصات الرفع اليدوية، وآليات فتح وإغلاق البوابة الصغيرة، وآليات نقل معدات النقل العادية، والمعدات المنزلية منخفضة التكلفة (مثل المصاعد الصغيرة)، ومعدات التعبئة والتغليف البسيطة، وما إلى ذلك. أكبر مزاياها هي التكلفة المنخفضة، والبنية البسيطة، وعتبة الصيانة المنخفضة، والقدرة على التكيف مع احتياجات "النقل الأساسي".

 سيناريوهات التطبيق الأساسية للبراغي الكروية: مناسبة لسيناريوهات المعدات المتوسطة إلى العالية التي تتطلب متطلبات عالية من حيث الدقة والكفاءة والعمر والضوضاء، مثل: أدوات الآلات CNC، ونقل عمود التغذية لمراكز التصنيع، وعمليات النقل المشتركة للروبوتات الآلية، وآليات تحديد المواقع لأدوات الاختبار الدقيقة، والمعدات الطبية (مثل آلات التصوير المقطعي المحوسب، والروبوتات الجراحية)، وخطوط التجميع الدقيقة للمعدات الإلكترونية، ومعدات قطع قطع أعمدة بطارية الليثيوم، وما إلى ذلك. على الرغم من أن تكلفتها مرتفعة نسبيًا، إلا أنها يمكن أن تحسن بشكل كبير أداء واستقرار المعدات وإنشاء ارتفاع قيمة الإنتاج للمؤسسة.

4. دليل الاختيار: 3 خطوات لتعليمك اختيار المسمار المناسب

 بعد قراءة الاختلافات بين الاثنين، قد لا يزال الكثير من الناس لا يعرفون أيهما يختارون؟ يعلمك 3 خطوات لقفل خطة التكيف بسرعة:

توضيح المتطلبات الأساسية: حدد أولاً المتطلبات الأساسية للسيناريو الخاص بك من حيث الدقة والكفاءة والعمر الافتراضي - إذا كنت بحاجة إلى دقة على مستوى ميكرون وتشغيل مستمر طويل الأمد، فاختر اللولب الكروي مباشرة؛ إذا كان مجرد ناقل حركة أساسي وكانت الميزانية محدودة، فما عليك سوى اختيار المسمار شبه المنحرف.

تقييم ظروف العمل: تحقق مما إذا كان هناك حمل تصادم (في حالة وجوده، سيتم إعطاء الأولوية للمسمار شبه المنحرف)، وما إذا كانت هناك متطلبات للضوضاء (اختر اللولب الكروي للضوضاء المنخفضة)، وما إذا كانت سرعة التشغيل عالية (اختر اللولب الكروي للسيناريوهات عالية السرعة).

احسب التكلفة الشاملة: لا تنظر فقط إلى تكلفة الشراء. على الرغم من أن سعر الشراء الأولي للبرغي الكروي مرتفع، إلا أنه يتمتع بعمر طويل، وتكلفة صيانة منخفضة، وتكلفة شاملة طويلة الأجل أقل. يكون المسمار شبه المنحرف رخيصًا في البداية، ولكن مع الصيانة والاستبدال المتكرر، قد تكون التكلفة على المدى الطويل أعلى.
