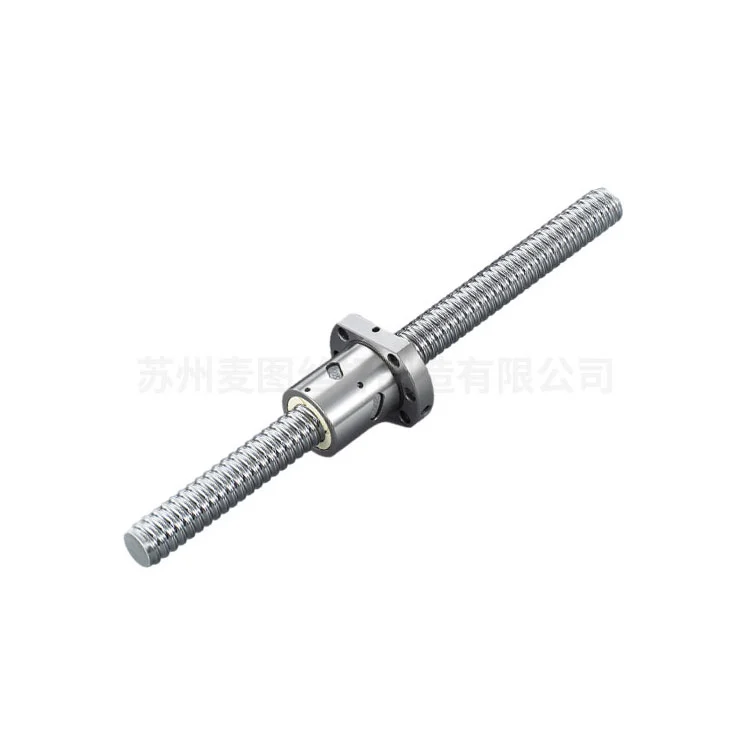

الجوز المزدوج توالت الكرة اللولبية
يعتبر اللولب الكروي المدلفن المزدوج من Maitu مكونًا ميكانيكيًا عالي الدقة، تم تصميمه بخبرة لترجمة الحركة الدورانية إلى حركة خطية بكفاءة فائقة ودقة متناهية. لدينا نظام إنتاج ناضج وسلسلة توريد لتصنيع اللولب الكروي، مما يمكننا من تقديم حلول الإنتاج والتسليم بسرعة، وما إلى ذلك.
متجذرة في المفاهيم الهندسية الأساسية، تعتمد مسامير الكرات الملفوفة ذات الصمولة المزدوجة عالية الجودة من Maitu على آلية التلامس المتدحرج - حيث تعمل محامل الكرات المعاد تدويرها على تقليل الاحتكاك بين عمود اللولب والجوز إلى الحد الأدنى. يتفوق هذا التصميم المبتكر على مسامير الرصاص شبه المنحرفة بهامش كبير، ويتميز بكفاءة ميكانيكية تبلغ 90% أو أعلى. على هذا النحو، فقد أصبح خيارًا لا يمكن الاستغناء عنه للتطبيقات التي تكون فيها الدقة والاعتمادية وتوفير الطاقة أمرًا غير قابل للتفاوض.
أبرز النقاط الفنية
1. يتم إنشاء الخيوط الموجودة على المسمار من خلال تقنية الدرفلة على البارد الدقيقة. تعمل هذه العملية على تعزيز صلابة السطح وتضمن بنية الحبوب المتسقة، كل ذلك مع الحفاظ على إمكانية إدارة التكاليف لعمليات التصنيع ذات الحجم المتوسط إلى الكبير.
2. يتميز الجوز بتصميم موفر للمساحة ومتكامل مع قنوات إرجاع الكرة ومنحرفاتها. يضمن هذا الإعداد إعادة تدوير الكرة بسلاسة، حتى عندما تتعرض لأحمال وسرعات تشغيل متقلبة.
3. حلول التحميل المسبق القابلة للتحديد - مثل تكوينات الجوز المزدوج أو خيوط الإزاحة - تقضي بشكل فعال على رد الفعل العكسي المحوري، مما يوفر إمكانية تكرار موضعية استثنائية للمهام الصعبة.
4. تم تصنيعها وفقًا لمعايير ISO 3408 وJIS B1192، مما يضمن دقة الأبعاد المتسقة والأداء الموثوق به عبر جميع الوحدات.
فوائد الأداء الرئيسية
تضفي عملية الدرفلة على البارد ضغوطًا ضاغطة متبقية على سطح اللولب، مما يؤدي إلى تحسينات ملحوظة في ثلاثة مجالات مهمة:
1. عمر التعب الممتد: متانة معززة في ظل ظروف التحميل الديناميكية، مع حساب عمر الخدمة المقدر بما يتماشى مع معادلة العمر الافتراضي L10 القياسية في الصناعة.
2. الصلابة الفائقة: خصائص الصلابة المحسنة تجعل هذا اللولب الكروي مثاليًا للتطبيقات التي تتطلب استجابة سريعة والحد الأدنى من التشوه الهيكلي.
3. تشغيل سلس وهادئ: يعمل تشطيب السطح المتميز (مع قيم Ra عادةً ≥ 0.4 ميكرومتر) على تقليل الاهتزاز وتقليل الضوضاء أثناء التشغيل، مما يعزز الأداء العام للنظام.
مواصفات المواد
| رمح المسمار: | فولاذ الكروم عالي الكربون (SCM435/SNCM220) تم تقويته إلى HRC 58-62. |
| الإسكان الجوز: | سبائك الصلب مع أكسيد أسود أو طلاء النيكل والزنك لمقاومة التآكل. |
| الكرات: | فولاذ كروم من الدرجة 100 (GCr15) مع بدائل سيراميك اختيارية للتطبيقات عالية السرعة. |
الصناعات التطبيقية
أدوات الآلات CNC والروبوتات الصناعية
أنظمة التشغيل الفضائية
التصوير الطبي ومعدات التشخيص الآلي
معالجة رقائق أشباه الموصلات والطباعة الحجرية
خطوط تجميع بطاريات السيارات الكهربائية
يخضع اللولب الكروي المدلفن ذو الجوز المزدوج لاختبارات صارمة للتأكد من الدقة الموضعية. وهذا يمكن أن يضمن الامتثال لدرجات الدقة الصناعية (C3-C7). من خلال الجمع بين الاقتصاد في الخيوط الملفوفة وأداء اللولب الكروي، يقدم هذا المنتج حلاً مثاليًا لصناعات الأتمتة حيث تكون الدقة وطول العمر والتكلفة الإجمالية للملكية حساسة.
معلمات الإنتاج

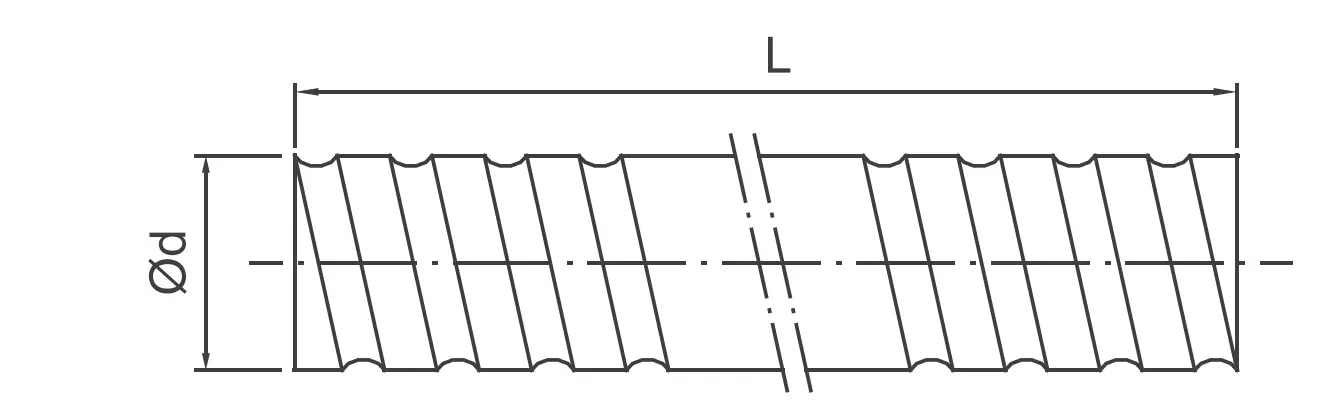

| يكتب | درجة الدقة | اتجاه | يبدأ | شفرة | نوع الجوز | طول محدود | ||
| d | يقود | الخرز دا | يمين/يسار | |||||
| 6 | 1 | 0.8 | C10، C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10، C7، C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10، C7، C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10، C7، C5 | R | 1 | SCR0082.5 | ك، بي إس إتش | ||
| 10 | 2 | 1.2 | C10، C7، C5 | R | 1 | SCR01002 | ك، بي إس إتش | 3000 |
| 4 | 2 | C10، C7، C5 | R | 1 | SCR01004 | ك، بي إس إتش | ||
| 12 | 2 | 1.2 | C10، C7، C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10، C7، C5 | R | 1 | SCR01204 | يو، بي إس إتش | ||
| 5 | 2.5 | C10، C7، C5 | R | 1 | SCR01205-أ | V، U، BSH، H، A | ||
| 10 | 2.5 | C10، C7، C5 | R | 2 | SCR01210-ب | V | ||
| 20 | 2.5 | C10، C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10، C7، C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10، C7 | R | 1 | SCR01404 | بي اس اتش | 3000 | |
| 16 | 4 | 2.381 | C10، C7، C5 | R | 1 | SCR01604(ن) | V، أنا، U، BSH | 3000 |
| 5 | 3.175 | C10، C7، C5 | ص/ل | 1 | SCR01605 | V، NI، NU، BSH | ||
| 10 | 3.175 | C10، C7، C5 | R | 2 | SCR01610 | V، NI، NU، BSH | ||
| 16 | 2.778 | C10، C7، C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10، C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10، C7، C5 | R | 1 | SCR02004(ن) | الخامس، أنا، يو | 3000 |
| 5 | 3.175 | C10، C7، C5 | ص/ل | 1 | SCR02005 | V، NI، NU، BSH، H، A | ||
| 20 | 3.175 | C10، C7، C5 | R | 4 | SCR02020 | الخامس، ص، ح، أ | ||
| 40 | 3.175 | C10، C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10، C7 | R | 1 | SCR02504(ن) | أنا، يو | 6000 |
| 5 | 3.175 | C10، C7، C5 | ص/ل | 1 | SCR02505 | V، NI، NU، BSH، H، A | ||
| 10 | 4.762 | C10، C7، C5 | R | 1 | SCR02510-أ | ني، نو، بي إس إتش | ||
| 10 | 6.35 | C10، C7، C5 | R | 1 | SCR02510-ب | V | ||
| 25 | 3.969 | C10، C7، C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10، C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10، C7، C5 | R | 1 | SCRO3204 (ن) | الخامس، أنا، يو | 6000 |
| 5 | 3.175 | C10، C7، C5 | ص/ل | 1 | SCRO3205 | V، NI، NU، M، H، A | ||
| 10 | 6.35 | C10، C7، C5 | ص/ل | 1 | SCR03210 | الخامس، ني، نو | ||
| 32 | 4.762 | C10، C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10، C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10، C7، C5 | ص/ل | 1 | SCR04005 | الخامس، ني، نو، ح، أ | 6000 |
| 10 | 6.35 | C10، C7 | ص/ل | 1 | SCR04010 | الخامس، ني، نو | ||
| 20 | 6.35 | C10، C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10، C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10، C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10، C7، C5 | R | 1 | SCRO5005 | الخامس، ح، أ | 6000 |
| 10 | 6.35 | C10، C7، C5 | ص/ل | 1 | SCRO5010 | الخامس، ني، نو | ||
| 20 | 9.525 | C10، C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10، C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10، C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10، C7، C5 | R | 1 | سكر06310 | الخامس، ني، نو | 7000 |
| 20 | 9.525 | C10، C7 | R | 1 | سكر06320 | الخامس، نو | ||
| 80 | 10 | 6.35 | C10، C7، C5 | R | 1 | SCR08010 | الخامس، ني، نو | 7000 |
| 20 | 9.525 | C10، C7 | R | 1 | SCR08020 | الخامس، نو | ||
لماذا تختار مايتو لاحتياجاتك؟
التميز الهندسي وسجل حافل:
مع أكثر من 12 عامًا من الخبرة في التصنيع المتخصصة (النابعة من إرث 20 عامًا في شنغهاي)، نجحت شركة Maitu في تسليم أكثر من 16,000 نوع من تكوينات البراغي. نحن لا نبيع قطع الغيار فقط؛ نحن نقدم حلول التحكم في الحركة مدعومة بتاريخ خدمة أكثر من 5000 عميل عالمي.
دقة عدم رد الفعل العكسي مع تقنية الجوز المزدوج:
تم تصميم البراغي الكروية الملفوفة ذات الجوز المزدوج للتخلص من رد الفعل العكسي المحوري من خلال حلول التحميل المسبق القابلة للتحديد. على عكس الصواميل الفردية القياسية، يوفر تكوين الصواميل المزدوجة الخاص بنا إمكانية تكرار موضعية فائقة وصلابة معززة، مما يجعلها البديل الأمثل والفعال من حيث التكلفة للبراغي الأرضية باهظة الثمن لمتطلبات الدقة C5-C7.
سلامة المواد المتفوقة والتشطيب السطحي:
نحن نستخدم فولاذ الكروم عالي الكربون SCM435/SNCM220، والمصلب إلى HRC 58-62. من خلال الجمع بين تقنية الدرفلة على البارد الدقيقة لدينا والتشطيب السطحي الذي يبلغ Ra ≥ 0.4 ميكرومتر، توفر البراغي الخاصة بنا عمرًا أطول لكلال L10 وكفاءة ميكانيكية تتجاوز 90%، مما يقلل بشكل كبير من التكلفة الإجمالية للملكية (TCO).
إمكانية التتبع المتقدمة عبر نظام تخطيط موارد المؤسسات (ERP) المطوَّر ذاتيًا:
الجودة علم وليست صدفة. تستخدم شركة Maitu نظام تخطيط موارد المؤسسات (ERP) الخاص لتتبع كل مرحلة من مراحل الإنتاج - بدءًا من المعالجة الحرارية للمواد الخام وحتى الاختبار الديناميكي النهائي. وهذا يضمن أن كل شحنة تتوافق بشكل صارم مع معايير ISO 3408 وJIS B1192، مما يوفر لعملائنا الشفافية الكاملة والجودة المتسقة.
التعليمات
1. كيف تضمن شركة Maitu درجة دقة اللولب الكروي المدلفن مقارنة باللولب الأرضي؟
في حين يتم استخدام البراغي الأرضية بشكل تقليدي للحصول على دقة عالية جدًا، فإن تقنية الدرفلة على البارد المتقدمة من Maitu جنبًا إلى جنب مع نظام التحميل المسبق المزدوج للصمولة يسمح لنا بتحقيق درجات الدقة من C5 إلى C7. يوفر هذا حلاً عالي الأداء بسعر أقل بكثير، وهو مثالي للأتمتة والروبوتات حيث تعد الدقة والميزانية عاملين حاسمين.
2. هل يمكنك توفير تصنيع نهائي مخصص وفقًا لرسومات CAD المحددة لدينا؟
نعم. نحن ندير 10 خطوط تصنيع متخصصة ومجهزة بمخارط CNC عالية الدقة خصيصًا للتصنيع النهائي المخصص. سواء كان تطبيقك يتطلب أخاديد حلقة إطباق محددة، أو أعمدة ذات مفاتيح، أو أطراف ملولبة، فإننا نضمن أن تكون المعالجة مركزية على مسار الكرة لمنع الاهتزاز والتآكل المبكر.
3. ما هي المهلة الزمنية النموذجية للطلبات بالجملة وتخصيصات OEM؟
بفضل تجهيزاتنا للمصنع المزدوج في Suzhou وDongguan، فإننا نحافظ على قدرة إنتاجية عالية. بالنسبة للمواصفات القياسية، فإننا نمتلك مخزونًا كبيرًا من الأعمدة المدرفلة. بالنسبة لتخصيصات OEM، بمجرد تأكيد الرسم من خلال سير العمل الخاضع لمراقبة تخطيط موارد المؤسسات (ERP)، فإننا نقدم جدول إنتاج مبسطًا لضمان التسليم في الوقت المناسب، حتى بالنسبة للطلبات كبيرة الحجم.
4. كيف يمكنك ضمان جودة وأداء البراغي الكروية قبل الشحن؟
يخضع كل برغي ذو كرة ملفوفة مزدوجة من Maitu لبروتوكول فحص صارم. يتضمن ذلك اختبار صلابة السطح، والتحقق من الأبعاد (متوافق مع ISO 3408)، واختبار التشغيل السلس.
مرجع الكرة اللولبية

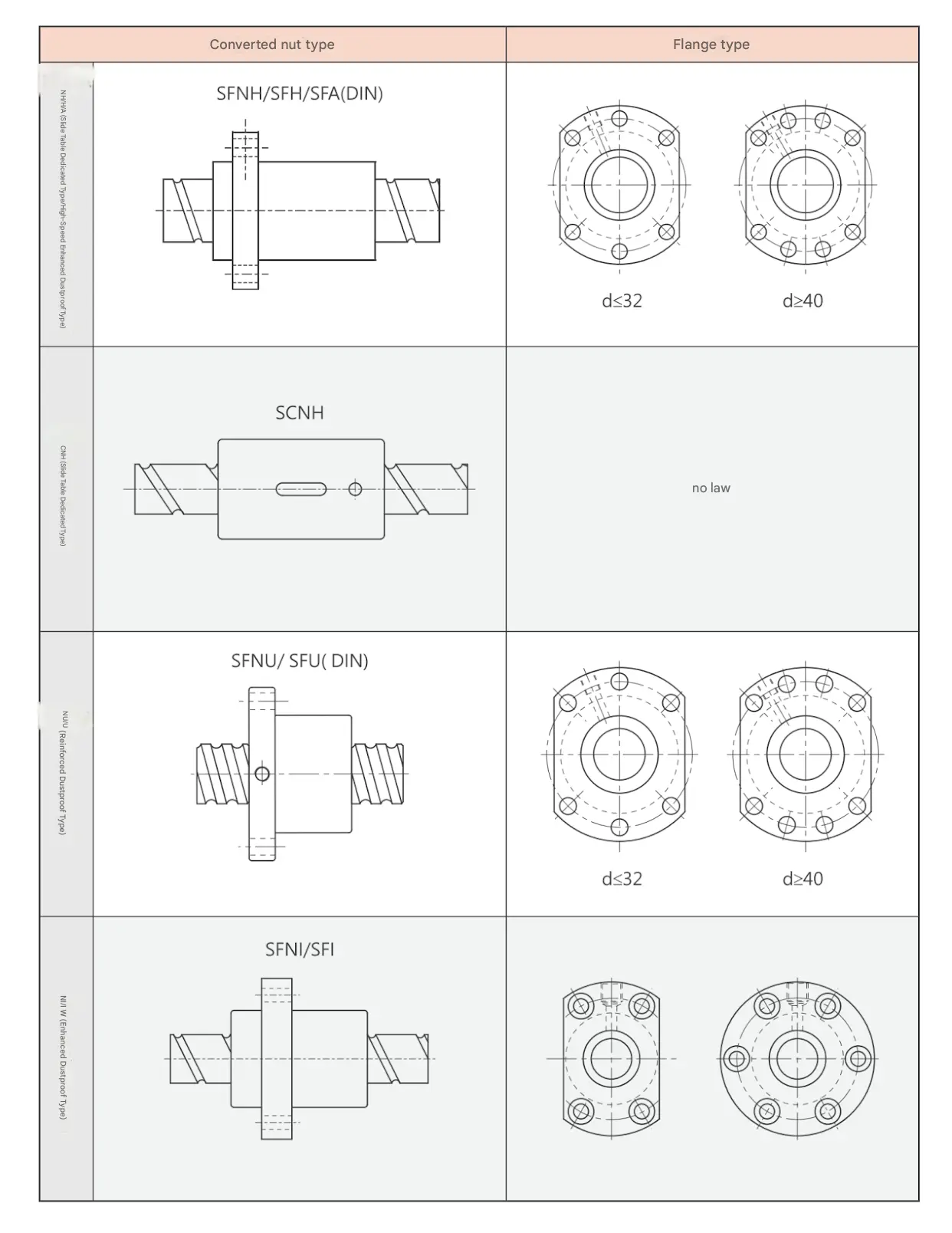

لمزيد من التفاصيل وأنواع الجوز الأخرى، يرجى الاتصال بنا.
