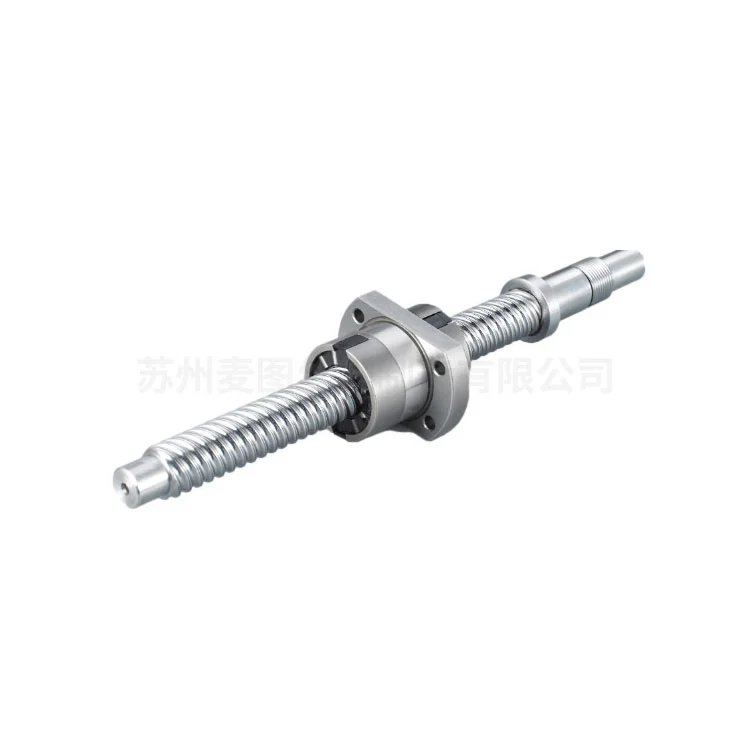

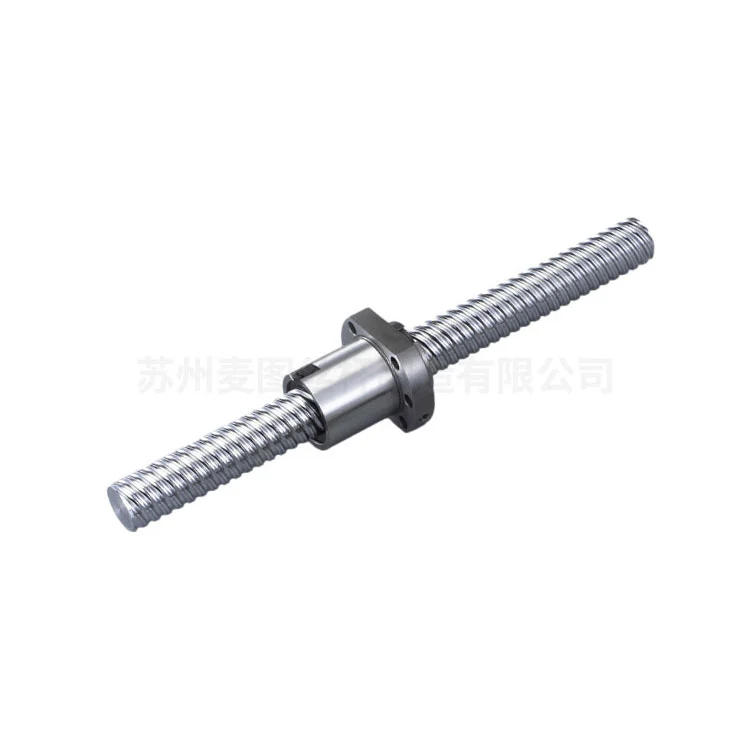

معيار الجوز توالت الكرة اللولبية
Maitu هي شركة متخصصة في تصنيع اللولب الكروي المدرفل بالجوز القياسي. نحن نحتفظ بمخزون كافٍ يغطي البراغي والصواميل الكروية القياسية بمختلف الأشكال، والوصلات، ودرجات الدقة. نحن ملتزمون بإنتاج منتجات لولبية كروية عالية الجودة وقمنا بإنشاء سلسلة التوريد الكاملة الخاصة بنا. مرحبا بكم في الاتصال بنا!
إن اللولب ذو الكرة اللولبية القياسية من شركة Maitu عبارة عن مكون ميكانيكي دقيق مصمم لتحويل الحركة الدورانية إلى حركة خطية بكفاءة ودقة استثنائية. كما هو محدد في المبادئ الهندسية، تعمل اللوالب الكروية على آلية ملامسة متدحرجة. يمكن للمحامل الكروية المعاد تدويرها تقليل الاحتكاك بين العمود اللولبي والجوز. بالمقارنة مع مسامير الرصاص شبه المنحرفة، يوفر هذا التصميم كفاءة ميكانيكية أعلى بكثير (تصل عادة إلى أكثر من 90%).
الميزات التقنية
1. يتم تشكيل الخيوط اللولبية من خلال عملية الدرفلة الباردة الدقيقة، وهذه العملية تعزز صلابة السطح واستمرارية هيكل الحبوب مع الحفاظ على فعالية التكلفة للإنتاج ذو الحجم المتوسط إلى العالي.
2. تم تصميمها بتصميم صامولة مدمج يشتمل على قنوات إرجاع الكرة وحارفاتها، ثم يمكننا التأكد من إعادة تدوير الكرات المحملة بشكل سلس تحت أحمال وسرعات مختلفة.
3. تعمل آليات التحميل المسبق الاختيارية (على سبيل المثال، الجوز المزدوج أو الرصاص الأوفست) على التخلص من رد الفعل العكسي المحوري. كما أنها تتيح التكرار الموضعي الدقيق.
مزايا الأداء
تؤدي عملية الدرفلة على البارد إلى ضغوط ضاغطة متبقية على سطح اللولب، مما يحسن بشكل كبير:
عمر التعب: متانة معززة تحت الأحمال الديناميكية، مع حسابات العمر المقدرة التي تتبع معيار العمر L10.
الصلابة: صلابة محسنة للتطبيقات التي تتطلب استجابة عالية والحد الأدنى من التشوه.
التشغيل السلس: يعمل تشطيب السطح الفائق (عادةً Ra ≥ 0.4 ميكرومتر) على تقليل الاهتزاز والضوضاء.
مواصفات المواد
| رمح المسمار: | فولاذ الكروم عالي الكربون (SCM435/SNCM220) تم تقويته إلى HRC 58-62. |
| الإسكان الجوز: | سبائك الصلب مع أكسيد أسود أو طلاء النيكل والزنك لمقاومة التآكل. |
| الكرات: | فولاذ كروم من الدرجة 100 (GCr15) مع بدائل سيراميك اختيارية للتطبيقات عالية السرعة. |
الصناعات التطبيقية
أدوات الآلات CNC والروبوتات الصناعية
أنظمة التشغيل الفضائية
التصوير الطبي ومعدات التشخيص الآلي
معالجة رقائق أشباه الموصلات والطباعة الحجرية
خطوط تجميع بطاريات السيارات الكهربائية
لقد اجتاز اللولب ذو الكرة اللولبية القياسي من Maitu اختبارات صارمة للتأكد من الدقة الموضعية. ولهذا السبب يمكننا ضمان الامتثال لدرجات الدقة الصناعية (C3-C7). من خلال الجمع بين الاقتصاد في الخيوط الملفوفة وأداء اللولب الكروي، يقدم هذا المنتج حلاً مثاليًا لصناعات الأتمتة حيث تكون الدقة وطول العمر والتكلفة الإجمالية للملكية حساسة.

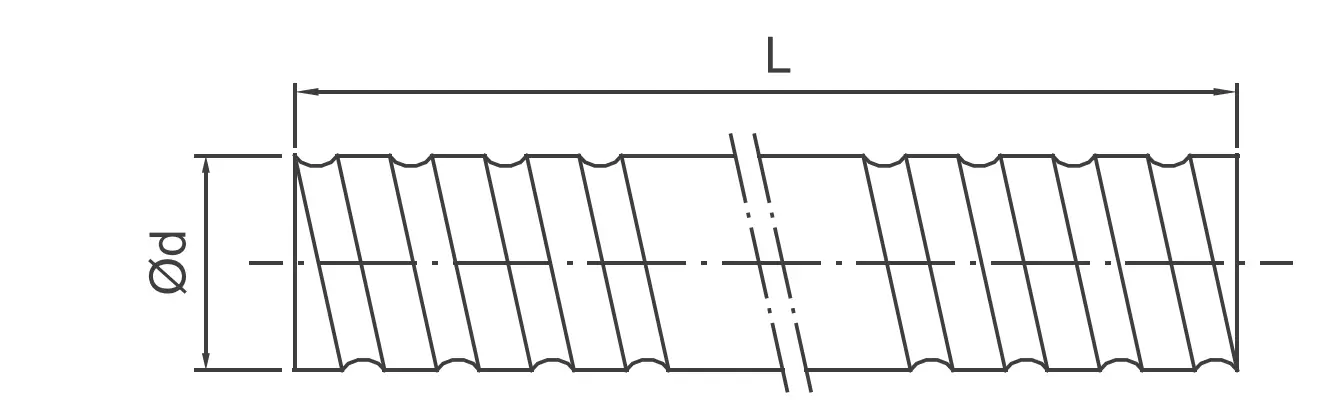

معلمات الإنتاج
| يكتب | درجة الدقة | اتجاه | يبدأ | شفرة | نوع الجوز | طول محدود | ||
| d | يقود | الخرز دا | يمين/يسار | |||||
| 6 | 1 | 0.8 | C10، C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10، C7، C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10، C7، C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10، C7، C5 | R | 1 | SCR0082.5 | ك، بي إس إتش | ||
| 10 | 2 | 1.2 | C10، C7، C5 | R | 1 | SCR01002 | ك، بي إس إتش | 3000 |
| 4 | 2 | C10، C7، C5 | R | 1 | SCR01004 | ك، بي إس إتش | ||
| 12 | 2 | 1.2 | C10، C7، C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10، C7، C5 | R | 1 | SCR01204 | يو، بي إس إتش | ||
| 5 | 2.5 | C10، C7، C5 | R | 1 | SCR01205-أ | V، U، BSH، H، A | ||
| 10 | 2.5 | C10، C7، C5 | R | 2 | SCR01210-ب | V | ||
| 20 | 2.5 | C10، C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10، C7، C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10، C7 | R | 1 | SCR01404 | بي اس اتش | 3000 | |
| 16 | 4 | 2.381 | C10، C7، C5 | R | 1 | SCR01604(ن) | V، أنا، U، BSH | 3000 |
| 5 | 3.175 | C10، C7، C5 | ص/ل | 1 | SCR01605 | V، NI، NU، BSH | ||
| 10 | 3.175 | C10، C7، C5 | R | 2 | SCR01610 | V، NI، NU، BSH | ||
| 16 | 2.778 | C10، C7، C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10، C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10، C7، C5 | R | 1 | SCR02004(ن) | الخامس، أنا، يو | 3000 |
| 5 | 3.175 | C10، C7، C5 | ص/ل | 1 | SCR02005 | V، NI، NU، BSH، H، A | ||
| 20 | 3.175 | C10، C7، C5 | R | 4 | SCR02020 | الخامس، ص، ح، أ | ||
| 40 | 3.175 | C10، C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10، C7 | R | 1 | SCR02504(ن) | أنا، يو | 6000 |
| 5 | 3.175 | C10، C7، C5 | ص/ل | 1 | SCR02505 | V، NI، NU، BSH، H، A | ||
| 10 | 4.762 | C10، C7، C5 | R | 1 | SCR02510-أ | ني، نو، بي إس إتش | ||
| 10 | 6.35 | C10، C7، C5 | R | 1 | SCR02510-ب | V | ||
| 25 | 3.969 | C10، C7، C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10، C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10، C7، C5 | R | 1 | SCRO3204 (ن) | الخامس، أنا، يو | 6000 |
| 5 | 3.175 | C10، C7، C5 | ص/ل | 1 | SCRO3205 | V، NI، NU، M، H، A | ||
| 10 | 6.35 | C10، C7، C5 | ص/ل | 1 | SCR03210 | الخامس، ني، نو | ||
| 32 | 4.762 | C10، C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10، C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10، C7، C5 | ص/ل | 1 | SCR04005 | الخامس، ني، نو، ح، أ | 6000 |
| 10 | 6.35 | C10، C7 | ص/ل | 1 | SCR04010 | الخامس، ني، نو | ||
| 20 | 6.35 | C10، C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10، C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10، C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10، C7، C5 | R | 1 | SCRO5005 | الخامس، ح، أ | 6000 |
| 10 | 6.35 | C10، C7، C5 | ص/ل | 1 | SCRO5010 | الخامس، ني، نو | ||
| 20 | 9.525 | C10، C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10، C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10، C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10، C7، C5 | R | 1 | سكر06310 | الخامس، ني، نو | 7000 |
| 20 | 9.525 | C10، C7 | R | 1 | سكر06320 | الخامس، نو | ||
| 80 | 10 | 6.35 | C10، C7، C5 | R | 1 | SCR08010 | الخامس، ني، نو | 7000 |
| 20 | 9.525 | C10، C7 | R | 1 | SCR08020 | الخامس، نو | ||
لماذا تختارنا؟
متانة من الدرجة الصناعية (HRC 58-62):
تم تصنيع البراغي ذات الكرات الملفوفة ذات الصمولات القياسية من فولاذ الكروم عالي الكربون SCM435/SNCM220، وتم تقويته لتحقيق صلابة سطحية تبلغ HRC 58-62. ويضمن ذلك مقاومة استثنائية للتآكل ويحافظ على درجات دقة C3-C7 على مدار فترة خدمة ممتدة، حتى في بيئات دورات الخدمة العالية مثل التصنيع باستخدام الحاسب الآلي أو خطوط بطاريات السيارات الكهربائية.
نسبة التكلفة إلى الأداء الأمثل:
من خلال الاستفادة من عملية الدرفلة على البارد المتقدمة، فإننا نقدم بديلاً فعالاً من حيث التكلفة للبراغي الأرضية دون المساس بالكفاءة الميكانيكية. بفضل الكفاءة الميكانيكية ≥ 90% والتشطيبات السطحية التي تبلغ Ra ≥ 0.4 ميكرومتر، توفر اللوالب الكروية الملفوفة لدينا الحركة السلسة المطلوبة للتطبيقات الطبية وتطبيقات أشباه الموصلات بجزء صغير من تكلفة الطحن.
خبرة التصنيع والتخصيص القابلة للتطوير:
مع 10 خطوط إنتاج متخصصة وتاريخ في تطوير أكثر من 16,000 نوع من أنواع البراغي، تتفوق شركة Maitu في كل من عمليات التشغيل القياسية كبيرة الحجم وتخصيصات OEM المعقدة. يضمن نظام تتبع تخطيط موارد المؤسسات (ERP) الذي تم تطويره ذاتيًا أن يتم تنفيذ كل طلب مخصص من الرصاص أو القطر أو المعالجة النهائية بدقة خالية من العيوب.
الامتثال للجودة التي تم التحقق منها والوصول العالمي:
باعتبارنا شركة مصنعة حاصلة على شهادة ISO 9001 مع أكثر من 12 عامًا من الخبرة في التصدير، فقد قمنا بخدمة أكثر من 5000 عميل عالمي. تتيح لنا مواقعنا الإستراتيجية في Suzhou وDongguan الاستفادة من سلسلة التوريد الناضجة، مما يضمن أننا نقدم مكونات نقل عالية الأداء تلبي معايير ISO 3408 وJIS B1192 الدولية.

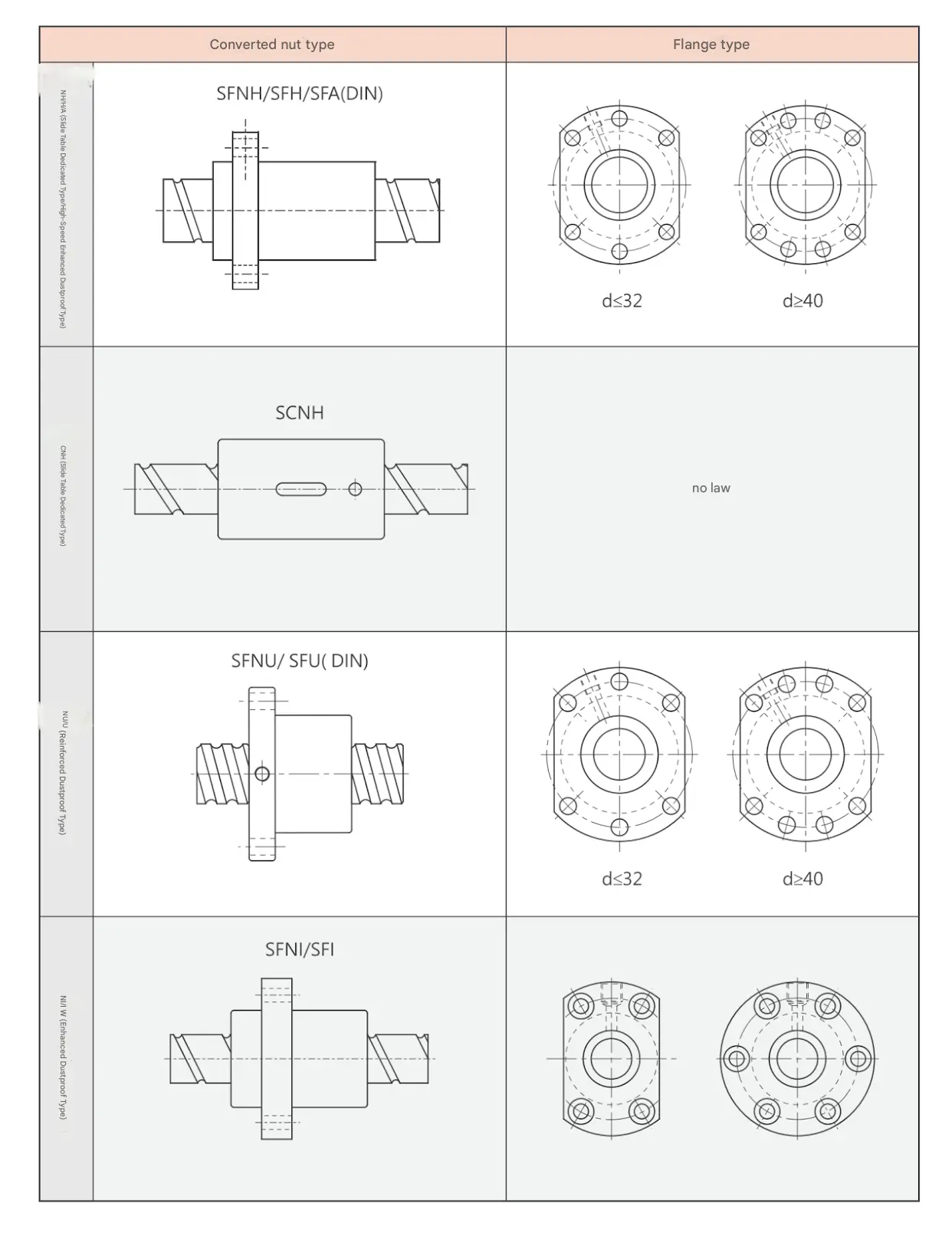

مرجع الكرة اللولبية
لمزيد من التفاصيل وأنواع الجوز الأخرى، يرجى الاتصال بنا.
الأسئلة الشائعة: المخاوف الفنية الرئيسية
1. كيف تؤثر عملية الدرفلة على البارد على عمر الكلال للبراغي الكروية Maitu؟
تقوم عملية الدرفلة على البارد الدقيقة لدينا بما هو أكثر من مجرد تشكيل الخيوط؛ إنه يحفز الضغوط الضاغطة المتبقية على سطح المسمار ويحافظ على استمرارية بنية الحبوب. يؤدي ذلك إلى تعزيز قوة الكلال بشكل كبير مقارنة بالسنون المقطوعة، مما يسمح لمنتجاتنا بتلبية معايير الحياة L10 أو تجاوزها في ظل التحميل الديناميكي، وهو ما يترجم إلى عدد أقل من عمليات الاستبدال وانخفاض تكلفة الملكية (TCO) للمستخدم النهائي.
2. هل يمكن لشركة Maitu توفير معالجات سطحية متخصصة لبيئات التآكل أو غرف الأبحاث؟
قطعاً. نحن نقدم العديد من طبقات طلاء الصواميل، بما في ذلك طلاء الأكسيد الأسود والنيكل والزنك، لتعزيز مقاومة التآكل. بالنسبة للبيئات عالية السرعة أو الحساسة (مثل التعامل مع أشباه الموصلات)، فإننا نوفر أيضًا محامل كروية سيراميكية اختيارية لتقليل التمدد الحراري وإزالة الحاجة إلى التشحيم التقليدي الذي قد يسبب التلوث.
3. ما هي درجات الدقة المضمونة لسلسلة الجوز المدرفلة القياسية الخاصة بك؟
عادةً ما تحقق اللوالب ذات الكرات الملفوفة ذات الصمولة القياسية درجات C7 وC5، مع القدرة على الوصول إلى C3 لتطبيقات محددة عالية الدقة. تخضع كل دفعة لاختبارات صارمة للتأكد من الدقة الموضعية ورد الفعل العكسي المحوري. إذا كان تطبيقك لا يتطلب أي رد فعل عكسي، فيمكننا دمج آليات التحميل المسبق (مثل خيوط الإزاحة) لضمان أقصى قدر من الصلابة.
4. كيف تتعامل شركة Maitu مع التحقق الفني لرسومات OEM المخصصة؟
يبدأ كل مشروع مخصص بمراجعة فنية يجريها فريقنا الهندسي المكون من 10 أعضاء. نقوم بمراجعة رسومات CAD الخاصة بك للتأكد من التركيز، وتوافق ملف تعريف الخيط، وملاءمة المواد (على سبيل المثال، نظرة خاطفة أو الفولاذ المقاوم للصدأ لصناعات معينة). نحن نقدم تأكيدًا رسميًا وغالبًا ما نشارك مقاطع فيديو الإنتاج أثناء مرحلة التصنيع لضمان توافق المنتج النهائي تمامًا مع مواصفات التصميم الخاصة بك.
