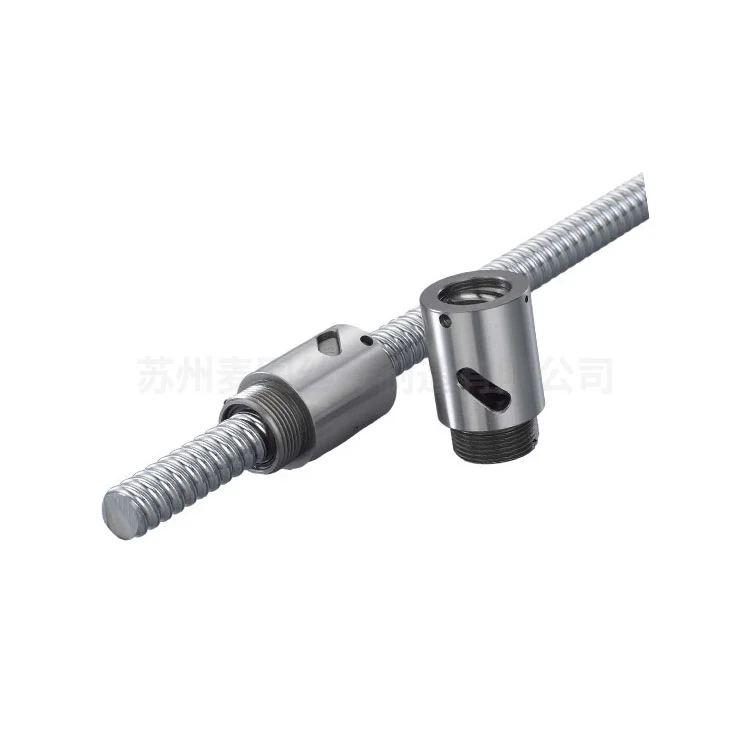

كيف يعمل اللولب الكروي على تحسين الدقة في آلات CNC وأنظمة التشغيل الآلي؟

بالنسبة لآلات CNC والأنظمة الآلية، حيث تحدد التكرارية والصلابة الأداء، فإن اللولب الكروي يمثل حجر الزاوية بلا منازع للتحكم الدقيق في الحركة. على عكس مسامير الرصاص التقليدية التي تعتمد على الاحتكاك المنزلق، يستخدم اللولب الكروي كرات فولاذية مُعاد تدويرها لتقليل الاحتكاك والقضاء على ردة الفعل العكسية. يسمح هذا التصميم الأساسي لمعدات CNC الحديثة بتحقيق تفاوتات تحديد المواقع ضمن الميكرونات، مما يمكّن الصناعات بدءًا من الطيران إلى تصنيع الأجهزة الطبية من تجاوز حدود ما هو ممكن. في جوهره، يحول اللولب الكروي الحركة الدوارة إلى حركة خطية بكفاءة استثنائية، مما يترجم عزم دوران المحرك مباشرة إلى حركة سلسة يمكن التنبؤ بها - وهو مطلب أساسي لأي نظام بيئي للأتمتة يتطلب تكرارًا دون الميكرون.

ولكن كيف يمكن للبرغي الكروي أن يرفع الدقة إلى هذه المستويات؟ تكمن الإجابة في مزيج من الهندسة الميكانيكية وهندسة التحميل المسبق والثبات الحراري. من خلال توزيع الحمل من خلال العناصر المتدحرجة بدلاً من الأسطح المنزلقة، يقلل اللولب الكروي بشكل كبير من خسائر الاحتكاك وتوليد الحرارة، وهما عدوان أساسيان للدقة في التشغيل الآلي. علاوة على ذلك، من خلال آليات التحميل المسبق القابلة للتعديل، يتم التخلص فعليًا من رد الفعل العكسي - اللعب المتأصل بين المكونات الميكانيكية - مما يضمن حدوث تغييرات الاتجاه على الفور دون فقد الحركة. بالنسبة لأنظمة التشغيل الآلي التي تتعامل مع عمليات الالتقاط والمكان المعقدة أو التصنيع باستخدام الحاسب الآلي ذي المحاور الخمسة، فإن هذا يُترجم إلى تفاوتات أكثر صرامة، وتشطيبات سطحية فائقة، وعمر طويل للأداة. لقد كرست شركة Suzhou Maitu Screw Rod Manufacturing Co., Ltd. أكثر من عقدين من الزمن لإتقان هذه الفروق الدقيقة، وإنتاج براغي كروية تضع معايير الدقة في المصانع الحديثة في جميع أنحاء العالم. في هذه المقالة، سنقوم بتحليل المعلمات التقنية والمبادئ الهندسية والفوائد العملية التي تؤكد سبب بقاء اللولب الكروي غير قابل للاستبدال في الصناعات التي تعتمد على الدقة.

ما هي ميزات التصميم الهامة التي تجعل اللولب الكروي لا غنى عنه في التصنيع باستخدام الحاسب الآلي عالي الدقة؟

يعمل مركز التصنيع CNC الحديث تحت رحمة مكونات المحرك الخطي الخاصة به. عند تقييم سبب كون اللولب الكروي هو المعيار الذهبي، يجب على المرء فحص السمات المعمارية التي تفصله عن مجموعات اللولب التقليدية. مصنعنا،سوتشو مايتو برغي رود التصنيع المحدودة، يقوم مهندسو كل كرة لولبية باتباع نهج شامل فيما يتعلق بالدقة الهندسية وعلوم المواد وتوزيع الأحمال. فيما يلي سمات التصميم الأساسية التي تدعم الدقة الفائقة.

• إعادة تدوير الكرات:على عكس الاتصال المنزلق في مسامير القمة، يستخدم اللولب الكروي كرات فولاذية صلبة تتدحرج داخل مجرى السباق. تعمل عملية التدحرج هذه على تقليل معامل الاحتكاك إلى مستوى منخفض يصل إلى 0.005، مما يتيح حركة أكثر سلاسة وتقليل عزم الدوران المطلوب من المحركات المؤازرة. يقلل الاحتكاك المنخفض أيضًا من توليد الحرارة، وهو أمر بالغ الأهمية لأن التمدد الحراري يمكن أن يسبب أخطاء في تحديد المواقع تصل إلى 10 ميكرون لكل درجة مئوية لكل متر.

• دقة الرصاص العالية (درجات JIS C0-C5):تحقق البراغي الكروية الأرضية الدقيقة من مصنعنا دقة الرصاص حتى درجة C0، مما يعني أن الانحراف يقتصر على ±3 ميكرون لكل 300 مم. يضمن هذا المستوى من الدقة أن مسارات الأدوات المبرمجة تتوافق بدقة مع الحركة الفعلية، وهو أمر ضروري لتحديد مكونات الفضاء الجوي المعقدة أو قوالب الإلكترونيات الدقيقة.

• أنظمة تداول الكرة المحسنة:تضمن المنحرفات الداخلية أو أنظمة إرجاع الأنبوب إعادة تدوير الكرة بسلاسة دون اهتزاز أو ضوضاء. تعمل تصميمات الحارف الخاصة بنا على تقليل النبض، وهو ما يترجم مباشرة إلى معدلات تغذية متسقة ويزيل العلامات على الأسطح المُشكَّلة آليًا.

• صلابة محورية عالية:من خلال الجمع بين أقطار اللولب الكبيرة ومجموعات الصواميل المحملة مسبقًا، يوفر اللولب الكروي صلابة محورية تصل إلى 500 نيوتن/ميكرومتر. تمنع هذه الصلابة الانحراف تحت قوى القطع، مما يحافظ على موضع الأداة حتى أثناء عمليات الطحن الثقيلة.

• آليات التحميل المسبق القابلة للتخصيص:تسمح لنا طرق التحميل المسبق ذات الجوز المزدوج أو التحميل المسبق للكرة كبيرة الحجم بضبط رد الفعل العكسي إلى الصفر. بالنسبة لتطبيقات CNC التي تتطلب دقة تحديد المواقع ثنائية الاتجاه، فإن هذه الميزة غير قابلة للتفاوض.

في Maitu Screw Rod، يلتزم بروتوكول التصنيع الخاص بنا ببوابات الجودة الصارمة. نحن نستخدم أعمدة لولبية مقواة بالحث مع صلابة HRC 58-62 ومجاري مائية دقيقة لضمان مقاومة التآكل على مدى ملايين الدورات. علاوة على ذلك، تتضمن فلسفة التصميم لدينا تحليل العناصر المحدودة لتحسين درجة ميل الرصاص مقابل نسب قطر الكرة، مما يزيد من السرعة والدقة. بالنسبة لأنظمة التشغيل الآلي التي تعمل على مدار الساعة طوال أيام الأسبوع، يضمن الجمع بين ميزات التصميم هذه أن يحافظ اللولب الكروي على دقته الأولية لسنوات، مما يقلل من وقت التوقف عن إعادة المعايرة. في نهاية المطاف، تعمل ميزات التصميم المهمة على تحويل مكون ميكانيكي بسيط إلى أداة تمكين دقيقة تحدد قدرة أي ماكينة CNC أو خط تجميع آلي.

عندما يقوم مهندسونا بتطوير لولب كروي مخصص للعميل، فإنهم يركزون على ثلاث ركائز: توحيد دقة الرصاص، وإدارة الاستقرار الحراري، واتساق التحميل المسبق. من خلال دمج هذه الركائز، نضمن أن نظام الحركة الخطية يستجيب بشكل فوري لإشارات التحكم - وهو مطلب إلزامي لمراكز التصنيع عالية السرعة وأتمتة أشباه الموصلات. خلال 20 عامًا من خبرتنا في الصناعة، لاحظنا أن ميزات تصميم اللولب الكروي ترتبط ارتباطًا مباشرًا بقيم Cpk التي يمكن تحقيقها في بيئات الإنتاج الضخم، مما يؤكد سبب بقائها الخيار الأفضل للتطبيقات ذات المهام الحرجة.

لماذا يتفوق اللولب الكروي على براغي الرصاص التقليدية في أنظمة التشغيل الآلي؟

تتطلب أنظمة التشغيل الآلي - بدءًا من الأذرع الآلية إلى وحدات الالتقاط والوضع - حركة متسقة وغير احتكاكية مع الحد الأدنى من الصيانة. تعتمد براغي الرصاص التقليدية (الذروة أو شبه المنحرفة) على الاحتكاك المنزلق بين المسمار والجوز، مما يؤدي إلى سلوك الانزلاق والتآكل السريع. وعلى النقيض من ذلك، فإن اللولب الكروي يعيد تعريف الكفاءة التشغيلية بشكل أساسي. وبالاعتماد على عقود من الخبرة الإنتاجية في مصنعنا، قمنا بتجميع الأسباب المحددة التي تجعل اللولب الكروي يهيمن على البيئات الآلية.

• كفاءة الاحتكاك واستهلاك الطاقة:يعمل اللولب الرئيسي النموذجي بكفاءة تبلغ حوالي 20-40%، في حين يحقق اللولب الكروي كفاءة تبلغ 90% أو أعلى. بالنسبة لأنظمة التشغيل الآلي ذات المحاور المتعددة، تعمل هذه الكفاءة على تقليل متطلبات حجم المحرك، وتقليل تكاليف الطاقة، وتقليل الحمل الحراري على وحدات التحكم.

• ظاهرة عدم الانزلاق:يولّد الاحتكاك المنزلق احتكاكًا ساكنًا يجب التغلب عليه قبل أن تبدأ الحركة، مما يسبب بدايات متشنجة. يؤدي الاتصال المتداول في اللولب الكروي إلى منع الانزلاق، مما يتيح حركات دقيقة فائقة السلاسة - وهو أمر ضروري للطلاء الدقيق أو التجميع الإلكتروني.

• طول العمر ومتوسط ​​الوقت بين حالات الفشل (MTBF):نظرًا لأن التلامس المتداول يقلل من التآكل الكاشطة، فإن عمر اللولب الكروي غالبًا ما يتجاوز 20000 ساعة تحت الحمل المقدر، مقارنة بـ 5000-8000 ساعة للبراغي المنزلقة. تؤكد اختبارات الحياة المتسارعة التي أجراها مصنعنا أنه مع التشحيم المناسب، تحافظ اللوالب الكروية لدينا على الدقة الأصلية لعمليات الإنتاج الممتدة.

• سرعات سفر أعلى:يسمح القصور الذاتي المنخفض والاحتكاك المنخفض للبراغي الكروية بتحقيق سرعات اجتياز تصل إلى 120 م/دقيقة أو أكثر مع التصميم المناسب، في حين تولد براغي الرصاص حرارة زائدة بسرعات تتجاوز 30 م/دقيقة. تعمل ميزة السرعة هذه على تعزيز الإنتاجية في خطوط الأتمتة كبيرة الحجم.

• الصيانة المبسطة:تتطلب البراغي الكروية فقط التشحيم الدوري وفحص الختم، في حين تتطلب البراغي الرصاصية تعديلات متكررة للتعويض عن رد الفعل العكسي الناتج عن التآكل. بالنسبة للمستودعات الآلية أو أدوات تغيير أدوات CNC، يُترجم انخفاض الصيانة إلى وقت تشغيل أعلى.

في منشأة الإنتاج الخاصة بنا، Suzhou Maitu Screw Rod Manufacturing Co., Ltd.، غالبًا ما نقوم بإجراء تحليلات مقارنة جنبًا إلى جنب للعملاء الذين ينتقلون من براغي الرصاص إلى البراغي الكروية. تظهر البيانات باستمرار تحسنًا بنسبة 30-50% في التكرار الموضعي وانخفاضًا بنسبة 20% في أوقات الدورات بسبب قدرات التسارع الأعلى.

بالإضافة إلى ذلك، تُظهر أنظمة التشغيل الآلي المجهزة بمسامير كروية بصمات اهتزاز أقل بكثير، وهو أمر بالغ الأهمية عند دمج أنظمة الرؤية أو أجهزة القياس بالليزر. إن القدرة الكامنة في اللولب الكروي على التعامل مع كل من الأحمال الدفعية والعزمية في عبوات مدمجة تسمح أيضًا لمهندسي التصميم بتقليص آثار أقدام الماكينة دون المساس بالدقة. بالنسبة لأي نظام تشغيل آلي يتطلب دورات عمل عالية ودقة على مستوى الميكرون، فإن اللولب الكروي ليس مجرد ترقية - بل هو ضرورة تشغيلية.

علاوة على ذلك، فإن تعدد استخدامات تصميماتنا اللولبية الكروية - بما في ذلك التصنيع النهائي المخصص، وتكوينات الصواميل، وأختام المساحات - يضمن التكامل السلس في بنيات الأتمتة الحالية. سواء كانت بيئة غرفة نظيفة لتصنيع أشباه الموصلات أو بيئة تصنيع قاسية مع دخول سائل التبريد، فإن اللوالب الكروية لدينا تحافظ على الأداء الفائق. تفسر هذه القدرة على التكيف، جنبًا إلى جنب مع المزايا الميكانيكية التي لا يمكن إنكارها، سبب توحيد الصناعات لتكنولوجيا اللولب الكروي لمشاريع الأتمتة من الجيل التالي.

كيف تحدد المعلمات التقنية الرئيسية دقة اللولب الكروي في التطبيقات الصناعية؟

بالنسبة للمهندسين والمتخصصين في المشتريات، يعد فهم ورقة مواصفات اللولب الكروي أمرًا ضروريًا للتنبؤ بالدقة في العالم الحقيقي. في شركة Maitu Screw Rod، نقوم بتصنيع اللوالب الكروية بمعلمات تتوافق بدقة مع المعايير الدولية. يوجد أدناه جدول تفصيلي يعرض المعلمات الفنية التي تحدد الدقة وسعة التحميل والسلوك الديناميكي. تلعب كل معلمة دورًا محوريًا في كيفية تحسين الدقة في آلات CNC وأنظمة التشغيل الآلي.

هذه المعلمات ليست معزولة؛ إنهم يعملون بشكل تآزري. على سبيل المثال، ينتج اللولب الكروي من الدرجة C0 المدمج مع التحميل المسبق المزدوج والقطر الكبير منصة حركة تحقق دقة تحديد موضع تبلغ ±1 ميكرومتر. يستخدم مصنعنا التحقق من مقياس التداخل بالليزر لكل برغي كروي دقيق قبل الشحن، مما يضمن إمكانية التتبع وفقًا لمعايير الطول الدولية. بالنسبة للعملاء في صناعات مثل طحن العدسات البصرية أو الروبوتات الطبية، فإننا نقدم تقارير قياس تصادق على انحراف الرصاص، والنفاذ، وعزم الدوران التحميل المسبق. من خلال التحكم الدقيق في هذه المعلمات، تعمل شركة Suzhou Maitu Screw Rod Manufacturing Co., Ltd. على تمكين المهندسين من تصميم الأنظمة التي تحقق باستمرار أعلى معايير الدقة.

بالإضافة إلى ذلك، نحن نقدم تعديلات مخصصة للرصاص للتعويض عن النمو الحراري في التطبيقات عالية السرعة، مما يعزز الدقة في العالم الحقيقي. ويرتبط الاختيار الصحيح لهذه المواصفات الفنية ارتباطًا مباشرًا بالتفاوتات الهندسية التي يمكن تحقيقها في قطع العمل النهائية، مما يؤكد من جديد سبب كون اللولب الكروي مكون الدقة المطلق.

ما هو الدور الذي يلعبه القضاء على التحميل المسبق ورد الفعل العكسي في تحقيق تحديد المواقع دون الميكرون؟

رد الفعل العكسي هو العدو اللدود للتحكم الدقيق في الحركة. في أي ناقل حركة ميكانيكي، يؤدي الخلوص بين مكونات التزاوج إلى تأخير عند عكس الاتجاه - وهي ظاهرة تقلل من دقة تحديد الخطوط CNC وتكرار التشغيل الآلي. يعالج اللولب الكروي هذه المشكلة من خلال تقنيات التحميل المسبق المتقدمة التي تخلق ضغطًا داخليًا، مما يقضي على الحركة المفقودة. في مصنعنا، شركة Suzhou Maitu Screw Rod Manufacturing Co., Ltd.، قمنا بتحسين منهجيات التحميل المسبق التي توفر أداء تحديد المواقع دون الميكرون حتى في ظل الأحمال المتقلبة.

• تحميل مسبق مزدوج الجوز:يتم تثبيت صامولتين بفاصل يؤدي إلى إزاحة محورية، مما يجبر الكرات الموجودة في كل صامولة على الاتصال بالجوانب المقابلة للأخدود اللولبي. تقضي هذه الطريقة على رد الفعل العكسي تمامًا وتزيد من الصلابة المحورية بنسبة 30-50%. بالنسبة لآلات CNC ذات 5 محاور، يضمن ذلك أن تظهر اختبارات الاستيفاء الدائري انحرافًا أقل من 2 ميكرون.

• التحميل المسبق للكرة كبيرة الحجم:باستخدام كرات أكبر قليلاً من قطر أخدود مجرى السباق، يتم تحقيق توافق التداخل الذي يمكن التحكم فيه. تعد طريقة التحميل المسبق ذات الجوز الواحد هذه مدمجة ومثالية لمحاور التشغيل الآلي حيث تكون المساحة محدودة، ومع ذلك لا تزال توفر عملية خالية من ردود الفعل العكسية.

• آليات التحميل المسبق القابلة للتعديل:تشتمل بعض التصميمات على صمولة تسمح بالتعديل الميداني لقوة التحميل المسبق، مما يتيح إعادة المعايرة بعد الخدمة الممتدة. يوفر مصنعنا بروتوكولات ضبط واضحة للحفاظ على الدقة طوال دورة حياة المعدات.

• التأثير على صلابة النظام:لا يؤدي التحميل المسبق إلى القضاء على رد الفعل العكسي فحسب، بل يزيد أيضًا من الصلابة الإجمالية لمجموعة القيادة. تعني الصلابة العالية أن القوى الخارجية - مثل قطع الأحمال في مطحنة CNC - تسبب الحد الأدنى من الإزاحة، مما يحافظ على دقة الأجزاء.

• التأثير على التكرار:مع التخلص من رد الفعل العكسي، يحقق اللولب الكروي إمكانية التكرار ثنائي الاتجاه في حدود 1-2 ميكرون. بالنسبة لأتمتة الانتقاء والمكان التي تتعامل مع الأجهزة الإلكترونية الحساسة، تمنع إمكانية التكرار هذه عدم محاذاة المكونات وعيوب التجميع.

من منظور عناصر التحكم، تعمل البراغي الكروية المحملة مسبقًا على تمكين الحلقات المؤازرة من العمل بمكاسب أعلى دون إحداث تذبذب، مما يؤدي إلى تحسين وقت التثبيت والدقة الموضعية. يوضح فريقنا الهندسي ذلك بشكل متكرر باستخدام معايرة الليزر: يظهر محور CNC مع لولب كروي محمّل مسبقًا خطأ انعكاس أقل من 1 ميكرون، مقارنة بـ 15-30 ميكرون للمسمار الرصاصي القياسي. في القطاعات عالية الدقة مثل صناعة القوالب والتخطيط الإلكتروني، يُترجم هذا مباشرةً إلى تشطيبات سطحية فائقة وإزالة خطوط الشهود.

علاوة على ذلك، فإن التخلص من رد الفعل العكسي يقلل من قوى التأثير أثناء عكس الاتجاه، مما يحمي آلية القيادة بأكملها من التآكل المبكر. بالنسبة لأي تطبيق يتطلب حركة ثنائية الاتجاه - سواء كان جهاز توجيه جسريًا أو مرحلة رقاقة أشباه الموصلات - فإن اللولب الكروي الذي يمكن تحميله مسبقًا هو الحل الوحيد القابل للتطبيق لضمان تحديد موضع الميكرون الفرعي. تقدم شركة Suzhou Maitu Screw Rod Manufacturing Co., Ltd. تقارير معايرة التحميل المسبق مع كل برغي كروي عالي الدقة، مما يضمن حصول عملائنا على المكونات التي تلبي متطلبات التحكم في الحركة الأكثر صرامة.

الخلاصة: الدور الحاسم للبراغي الكروية في الجيل التالي من الأتمتة الدقيقة

إن الهندسة الدقيقة في آلات CNC وأنظمة الأتمتة ليست مجرد مسألة برامج متقدمة أو أجهزة تشفير عالية الدقة؛ يعتمد بشكل أساسي على السلامة الميكانيكية للمحرك الخطي. كما اكتشفنا، يشكل اللولب الكروي — بفضل تصميم العنصر المتدحرج وتخصيص التحميل المسبق والصلابة الفائقة — العمود الفقري للتحكم الحديث في الحركة عالي الدقة. بدءًا من تقليل الانجراف الحراري الناجم عن الاحتكاك وحتى التخلص من رد الفعل العكسي من أجل الاستجابة الفورية، تم تصميم كل سمة من سمات اللولب الكروي لتلبية السعي الدؤوب لتحقيق تفاوتات أكثر إحكامًا وإنتاجية أعلى.

في عقودنا من الخبرة في التصنيع في شركة Suzhou Maitu Screw Rod Manufacturing Co., Ltd.، شهدنا كيف يمكن للاختيار الصحيح والتكامل للبرغي الكروي أن يحول الآلات القياسية إلى معدات دقيقة ذات مستوى عالمي. تعتمد صناعات مثل الطيران والسيارات والأجهزة الطبية والإلكترونيات المتقدمة على معايير الأداء التي تحددها البراغي الكروية الدقيقة.

من خلال الاستفادة من أحدث تقنيات الطحن، ومراقبة الجودة الصارمة، والقدرات الهندسية المخصصة، يضمن مصنعنا أن كل كرة لولبية ننتجها تساهم في تحقيق مكاسب قابلة للقياس في الدقة والموثوقية والفعالية الشاملة للمعدات. مع استمرار تطور الأتمتة مع الصناعة 4.0، سيزداد الطلب على المكونات التي توفر إمكانية التكرار على مستوى الميكرون تحت أحمال مختلفة. وتقف اللولب الكروي على أهبة الاستعداد لمواجهة هذا التحدي، مما يوفر طريقًا مثبتًا لتحقيق - وتجاوز - متطلبات الدقة لمشهد التصنيع المستقبلي.

هل أنت مستعد لرفع مستوى دقة آلات CNC أو أنظمة الأتمتة لديك؟شريك مع شركة سوتشو مايتو برغي رود التصنيع المحدودةللحصول على براغي كروية مصممة وفقًا لمواصفاتك الدقيقة. يقدم فريق الخبراء لدينا دعمًا شاملاً، بدءًا من استشارات التصميم وحتى خدمة ما بعد البيع، مما يضمن تقديم حلول التحكم في الحركة الخاصة بك بدقة لا مثيل لها. اتصل بمصنعنا اليوم لطلب عرض أسعار أو لمناقشة متطلبات اللولب الكروي المخصص لديك - فلنعمل على تحقيق الدقة معًا.

الأسئلة المتداولة: كيف يعمل اللولب الكروي على تحسين الدقة في آلات CNC وأنظمة التشغيل الآلي؟
